产物属性

瑞芯微 RP-RK3588S 焦点板

深圳市荣品电子科技无限公司
接洽体例: 0755-235747363
地点: 广东省深圳市宝安区 西乡街道华丰国际机械人财产园二期A座三楼(固戍地铁C出口)
产物先容



CPU方框图


焦点板方框图

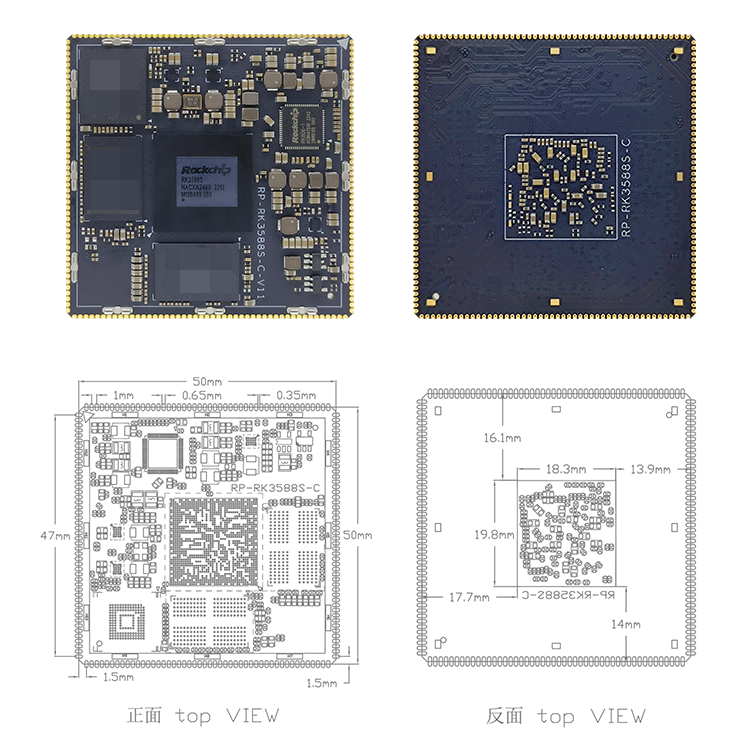

产物展现



硬件目标参数

首要硬件目标

尺寸

50mm长*50mm宽*3mm高

毗连体例

邮票孔

CPU

ROCKCHIP RK3588S 八核A76+A55

NPU

6T OPS

GPU

Mali G610 MP4

内存

LPDDR4x  4GB/8GB/16GB

存储器

EMMC 5.1 标配32G/64G/128G 选配256G

电源办理

RK806

任务电压

3.4-5.5V  MAX 15W

撑持体系

Android12/ubuntu18.04/Linux5.10+QT5.15/debian11

任务温度

-10到+75度

寿命

持续运转寿命大于5年以上

经常使用接口

焦点板经常使用接口

HDMI

1路HDMI高清输出 最高撑持4K显现

EDP

1路4Lane eDP最高1080P

DP

2路4Lane DP最高4K

MIPI DSI

2路MIPI DSI 最高撑持2K

MIPI CSI

1路MIPI CAMERA CSI 输出

I2S

三路I2S，二路8通道/一起2通道

PCIE

2路PCIE2.0 x1

SATA

2路 SATA3.0

USB2.0

3路自力USB2.0 此中一起为OTG

USB3.0

1路USB 3.0接口（与DP共用）

以太网

1路RGMII以太网接口

UART

10路串口

SPI

4路SPI

I2C

7路I2C

PWM

13路PWM

SDIO

2路SDIO接口，一起为TF卡，另外一可接SDIO WIFI

ADC

3路摹拟ADC输出接口

CAN

3路CAN总线

GPIO

可复用GPIO高达102

进级

撑持USB/TF卡本地进级

功效及驱动撑持列表

RP-RK3588S功效及驱动撑持列表


Android 12.0

kernel 5.10.66

Linux

Debian

Linux

Buildroot

Linux

Ubuntu18.04

备注

硬件功效

HDMI0 1080P 4K 显现

✔

✔

✔

✔


ADH 4路摄像头输出

✔

✔

✔

✔


MIPI显现屏(5.5寸 720x1280加触摸总成)

✔

✔

✔

✔


MIPI显现屏(7寸 1024x600加触摸总成)

✔

✔

✔

✔


MIPI显现屏(8寸 800x1280加触摸总成)

✔

✔

✔

✔


MIPI显现屏(10.1寸 800x1280加触摸总成)

✔

✔

✔

✔


MIPI显现屏(10.1寸 1920x1200加触摸总成)

✔

✔

✔

✔


eDP0 显现屏(13.3/15.6寸 1920x1080加触摸总成)

✔

✔

✔

✔


LVDS显现屏 撑持单6单8双8

✔

✔

✔

✔


LED灯(进体系呼吸灯)

✔

✔

✔

✔


RTC(外挂HYM8563，掉电时候保管)

✔

✔

✔

✔


喇叭（底板可接3W/8欧嗽,播放声响）

✔

✔

✔

✔


耳机（带耳机检测功效）

✔

✔

✔

✔


麦克风输出

✔

✔

✔

✔


摄像头USB接口(双目或单目)

✔

✔

✔

✔


AP6257 WIFI6

✔

✔

✔

✔


蓝牙

✔





TYPE-C 口(3.0U盘/3.0 USB相机)

✔

✔

✔

✔


USB HUB

✔

✔

✔

✔


USB2.0 HOST 规范A口(2.0U盘/2.0 USB相机)

✔

✔

✔

✔


USB2.0 HOST 排针式 X 2(2.0U盘/2.0 USB相机)

✔

✔

✔

✔


千兆以太网0 PCIE

✔

✔

✔

✔


调试串口

✔

✔

✔

✔


串口0/1/3/4/6/7/8（可一般收发数据）

✔

✔

✔

✔


TF卡（测试最大128G TF卡彼此传文件）

✔

✔

✔

✔


复位键（体系复位功效）

✔

✔

✔

✔


进级键（长按上电能进入烧写形式）

✔

✔

✔

✔


4G通迅

✔

✔

✔

✔


CAN1/2/3 领受发送

✔

✔

✔

✔


RS485

✔

✔

✔

✔


总线驱动

PCIE 驱动

✔

✔

✔

✔


SPI 驱动

✔

✔

✔

✔


ADC 驱动

✔

✔

✔

✔


I2C 驱动

✔

✔

✔

✔


PWM 驱动

✔

✔

✔

✔


SDIO 驱动

✔

✔

✔

✔


GPIO 驱动

✔

✔

✔

✔


USB 驱动

✔

✔

✔

✔


电流参数表

名目

最小

典范

最大

电源参数

电压

6.5

12V

15

纹波

--

50mV



RTC (HYM8563)

0.3uA

0.9uA

1.2uA

含底板电流测试

开机电流

165mA

275mA

652mA

桌面静态电流


195mA


情况

绝对湿度

--

65%

75%

任务温度

-10℃

--

75℃

存储温度

-30℃

-0℃

100℃
