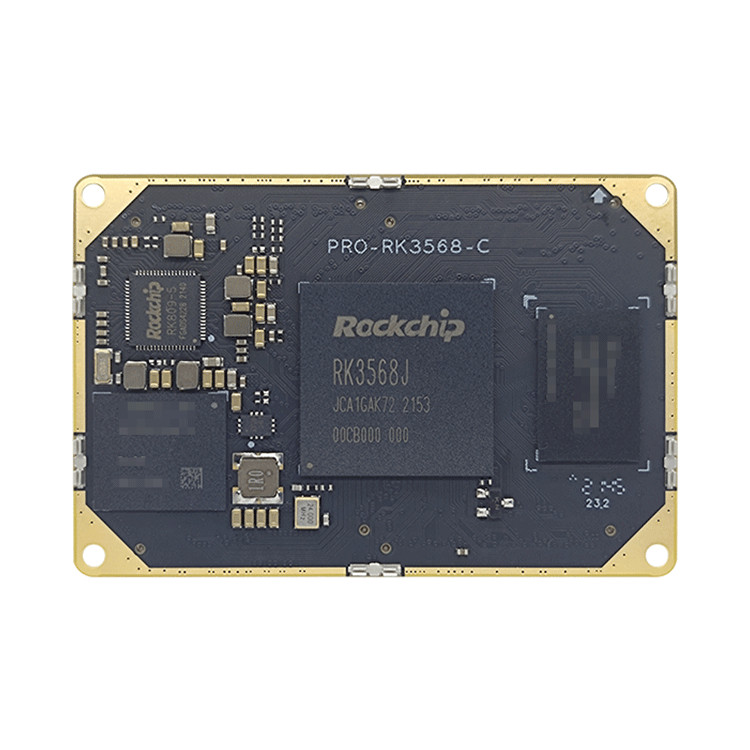

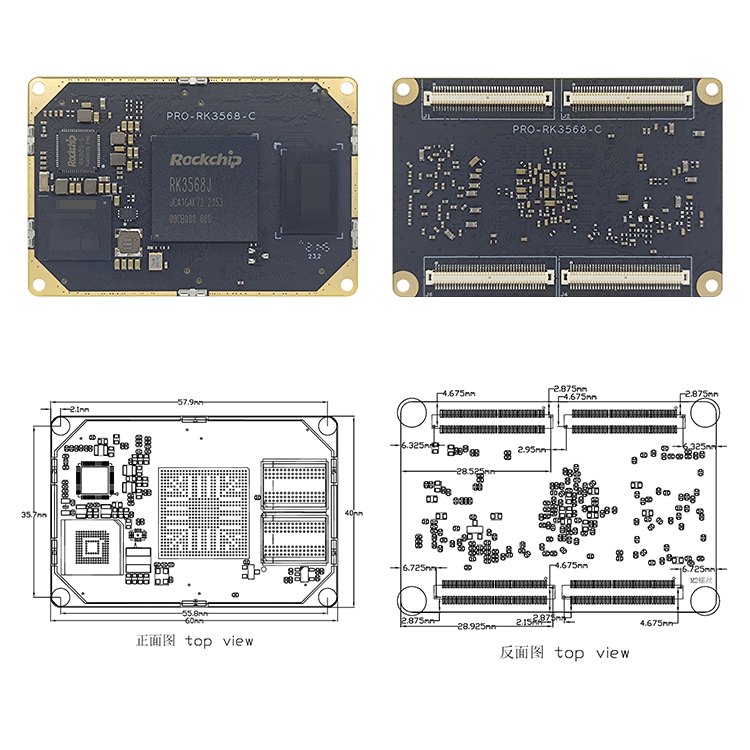

尺寸

60mm长*40mm宽*4.2mm高

毗连体例

板对板毗连器

CPU

ROCKCHIP RK3568J 四核A55

GPU

Mali G52

内存

LPDDR4 标配2GB 选配4G

存储器

EMMC 5.1 标配8GB 选配16GB/32G/64G/128G

电源办理

RK809-5

任务电压

3.3V 3A以上

撑持体系

Andriod11/ubuntu/Linux4.19+QT5.12

运转温度

-40到+85度

寿命

持续运转寿命大于5年以上

HDMI

HDMI高清输出 撑持1080P显现

EDP

撑持4Lane eDP最高1080P

LVDS

撑持单路LVDS显现输出最高1280x800

MIPI DSI

撑持  8Lane 最高撑持2K

RGB

撑持RGB888 24位号接口

DVP摄像头

撑持16 bit DVP 接口摄像头输出

MIPI CSI

二路CSI 最高撑持800W

I2S

二路I2S，一起8通道/一起2通道

PCIE

1路PCIE 3.0 x2，别的1路PCIE2.0 x1

SATA

1路 SATA3.0，别的路SATA2.0

USB2.0

四路自力USB2.0 此中一起为OTG

USB3.0

二路USB 3.0接口

以太网

2路RGMII以太网接口

UART

10路串口

SPI

3路SPI

I2C

4路I2C

PWM

15路PWM

SDIO

3路SDIO接口，一起为TF卡，别的一起为WIFI

ADC

8路摹拟ADC输出接口

GPIO

可复用GPIO高达130

语音输出

二路摹拟语音输出

语音输出

一起为耳机输出，别的一起为单声道喇叭输出功率0.6W

进级

撑持USB/TF卡本地进级

Android 11.0
Linux4.19

Debian11

Linux 5.10

Buildroot
QT5.15

Linux 5.10

Ubuntu2004

Linux 5.10

Open Harmony4.0

Linux 5.10

硬件功效

HDMI 1080P显现

√

√

√

√

√

MIPI显现屏(5.5寸 720x1280加触摸总成)

√

√

√

√

√

MIPI显现屏(5.5寸 1080x1920加触摸总成)

√

√

√

√

√

MIPI显现屏(7寸 1024x600加触摸总成)

√

√

√

√

√

MIPI显现屏(7寸 1200x1920加触摸总成)

√

√

√

√

√

MIPI显现屏(8寸 800x1280加触摸总成)

√

√

√

√

√

MIPI显现屏(10.1寸 800x1280加触摸总成)

√

√

√

√

√

MIPI显现屏(10.1寸 1920x1200加触摸总成)

√

√

√

√

√

LVDS显现屏(10.1寸 1024x600加触摸总成)

√

√

√

√

√

eDP显现屏(13.3寸 1920x1080加触摸总成)

√

√

√

√

√

LED灯(进体系呼吸灯)

√

√

√

√

√

MIPI摄像头单目 GC2093 200W宽静态

√

√

√

√

RTC(外挂HYM8563，掉电时候保管)

√

√

√

√

√

喇叭

√

√

√

√

√

耳机

√

√

√

√

√

麦克风输出

√

√

√

√

摄像头USB接口(双目或单目)

√

√

√

√

2.4G/5G 双频WIFI(AP6256 iperf测试)

√

√

√

√

√

2.4G/5G 蓝牙(AP6256 撑持BLE且彼此传文件)

√

√

√

USB3.0 OTG 规范A口

√

√

√

√

√

USB3.0 HOST 规范A口

√

√

√

√

√

USB2.0 HOST 规范A口

√

√

√

√

√

USB2.0 HOST 排针式

√

√

√

√

√

PCIE3.0

√

√

√

√

√

PCIE2.0

√

√

√

√

√

SATA2.0

√

√

√

√

√

千兆以太网0（RTL8211F LED唆使灯及iperf测试）

√

√

√

√

√

千兆以太网1（RTL8211F LED唆使灯及iperf测试）

√

√

√

√

调试串口（可收发，也可作为通俗串口）

√

√

√

√

√

串口0/3/4/7/9（可一般收发数据）

√

√

√

√

√

TF卡（测试最大128G TF卡彼此传文件）

√

√

√

√

√

复位键（体系复位功效）

√

√

√

√

√

进级键（长按上电能进入烧写形式）

√

√

√

√

√

4G通迅（移远EC20 CAT1）

√

√

√

√

GPS+斗极

√

√

ADC0/1/2/3/4/5/6/7 排针引出 数据读取

√

√

√

√

√

SPI领受发送

√

√

√

√

√

CAN领受发送

√

√

√

√

√

总线驱动

PCIE 驱动

√

√

√

√

√

SPI 驱动

√

√

√

√

√

ADC 驱动

√

√

√

√

√

I2C 驱动

√

√

√

√

√

PWM 驱动

√

√

√

√

√

SDIO 驱动

√

√

√

√

√

GPIO 驱动

√

√

√

√

√

USB 驱动

√

√

√

√

√

软件功效

.H264视频编码 1080P 100fps

√

.H264视频解码 4K 60fps

√

.H265视频编码 1080P 100fps

√

.H265视频解码 4K 60fps

√

USB打印机

√

USB进级

√

√

√

√

√

TF卡进级

√

OTA进级

√

规复出厂设置

√

序列号

√

MAC地点

√

体眠叫醒

√

电源参数

电压

3.3V

3.3V

3.4V

纹波

--

50mV

RTC (HYM8563)

0.3uA

0.9uA

1.2uA

焦点板输出3.39V

电流测试

开机电流

273mA

345mA

465mA

桌面静态电流

325mA

情况

绝对湿度

--

65%

75%

任务温度

-40℃

--

85℃

存储温度

-50℃

-0℃

100℃
