尺寸

60mm长*46mm宽*3.2mm高

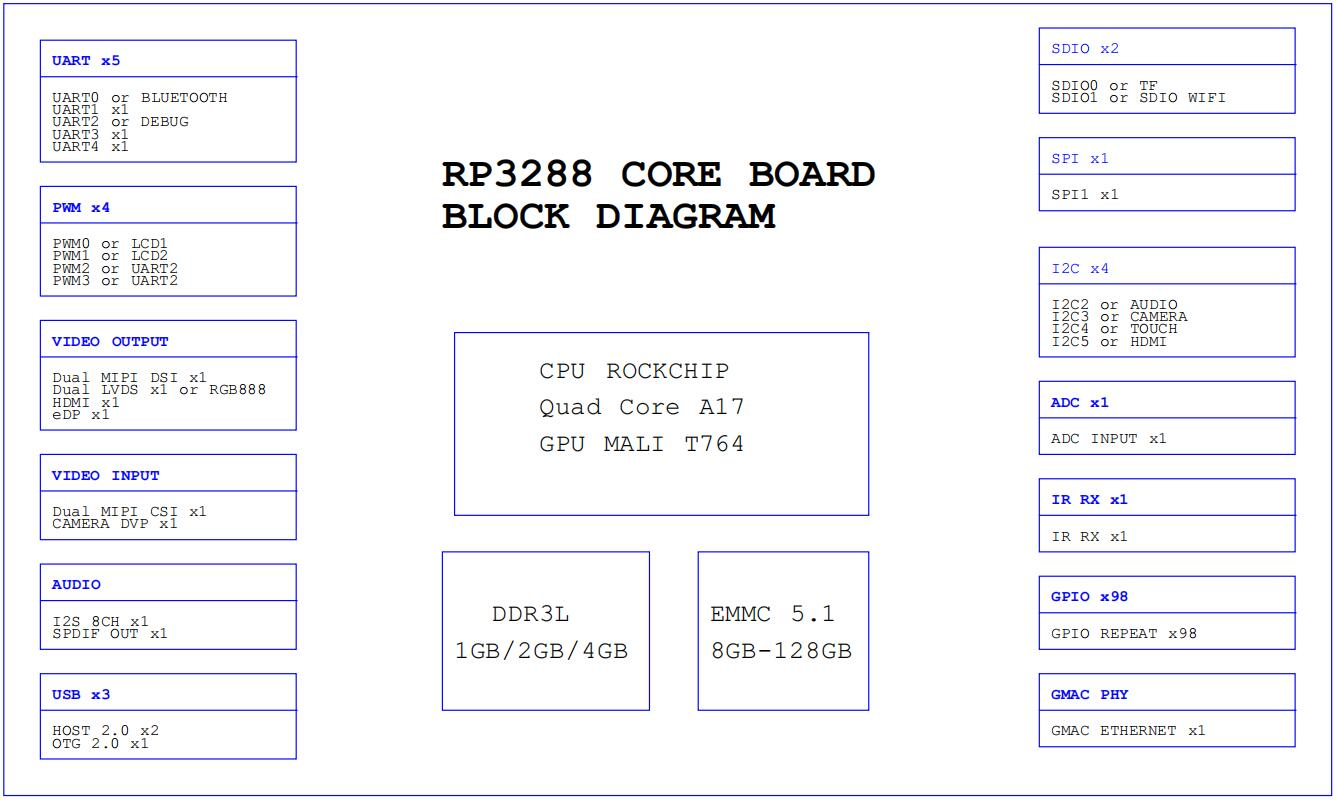

CPU

ROCKCHIP RK3288K 四核A17

GPU

Mali T746

内存

DDR3 标配2GB 选配1GB/4G

存储器

EMMC 5.1 标配16GB 选配8GB/32G/64G/128G

电源办理

ACT8847

锂电池

无

任务电压

5V 1.5A以上

撑持体系

Andriod5.1 / 7.1 / 8.1 / Ubuntu16.04 / Linux+QT

运转温度

-25到+85度

寿命

持续运转寿命大于5年以上

HDMI

HDMI高清输出 撑持4K/1080P显现

EDP

撑持4Lane eDP最高1080P

RGB

撑持RGB888显现输出最高1080P

LVDS

撑持双8LVDS显现输出最高1080P

MIPI DSI

撑持  8Lane 最高撑持2K/4K

MIPI CSI

二路CSI 最高撑持二路1300W

I2S

一起I2S接口

USB2.0

三路USB2.0 此中一起为OTG

以太网

PHY接口，底板加PHY可扩大10/100/1000以太网

UART

5路串口

SPI

1路SPI

I2C

4路I2C

PWM

4路PWM

TF

1路TF卡

SDIO

1路SDIO接口

GPIO

可复用GPIO高达98

ADC

1路摹拟ADC输出接口

进级

撑持USB/TF卡本地进级

Android 5.1
Linux3.10

Android 7.1
Linux4.4

Android 8.1
Linux4.4

Linux
Ubuntu20.04

Linux
buildroot

Linux
Debian

硬件功效

5寸MIPI屏+I2C触摸(720x1280)

√

√

√

√

√

√

7寸MIPI屏+I2C触摸(800x1280)

√

√

√

√

√

√

10.1寸LVDS屏+I2C触摸(1024x600)

√

√

√

√

√

√

10.1寸MIPI屏+I2C触摸(1920x1200)

√

√

√

√

√

√

13.3寸EDP屏+USB触摸（1920x1080）

√

√

√

√

√

√

LVDS 接口

√

√

√

√

√

√

MIPI 接口

√

√

√

√

√

√

EDP 接口

√

√

√

√

√

√

HDMI 接口

√

√

√

√

√

√

RGB 接口

√

√

√

√

√

√

电容屏 接口(I2C)

√

√

√

√

√

√

OV13850(MIPI)

√

√

√

无

无

无

OV5640(YUV)

√

√

√

无

无

无

USB摄像头

√

√

√

√

√

√

USB HOST

√

√

√

√

√

√

USB OTG

√

√

√

无

无

无

GPIO

√

√

√

√

√

√

按键

√

√

√

无

无

无

SDIO AP6212 WIFI 150Mbps

√

√

√

√

√

√

SDIO AP6212 BT 4.0

√

√

√

无

无

无

以太网 10M/100M/1000M

√

√

√

√

√

√

喇叭

√

√

√

√

√

√

耳机

√

√

√

√

√

√

麦克风

√

√

√

√

√

√

串口

√

√

√

√

√

√

TF卡

√

√

√

√

√

√

重力传感器

√

√

√

无

无

无

RTC

√

√

√

√

√

√

4G或4G模块扩大

√

√

√

√

√

√

总线驱动

SPI 驱动

√

√

√

√

√

√

ADC 驱动

√

√

√

√

√

√

I2C 驱动

√

√

√

√

√

√

PWM 驱动

√

√

√

√

√

√

SDIO 驱动

√

√

√

√

√

√

GPIO 驱动

√

√

√

√

√

√

USB 驱动

√

√

√

√

√

√

软件功效

双屏同显

√

√

√

无

无

无

双屏异显（LCD+HDMI）

√

√

√

√

√

√

双屏异显（eDP+LVDS）

无

无

√

无

无

无

双屏异显（MIPI+LVDS）

无

无

√

无

无

无

双屏双触摸（I2C+USB）

无

无

√

无

无

无

usb双摄像头同时预览

√

√

√

√

√

√

WIFI热门

√

√

√

√

√

√

USB打印机

√

√

√

√

√

√

USB进级

√

√

√

√

√

√

TF卡进级

√

√

√

无

无

无

OTA进级

√

√

√

无

无

无

规复出厂设置

√

√

√

无

无

无

序列号

√

√

√

无

无

无

MAC地点

√

√

√

√

√

√

体眠叫醒

√

√

√

√

√

√

电源参数

电压

4.5V

5V

5.5V

纹波

--

--

50mV

电流

225mA

--

--

电源电流

(未接别的外设)

开机启动电流

235mA

576mA

1023mA

桌面静态电流

276mA

待电机流

19mA

电源电流

(接显现屏)

情况

绝对湿度

--

65%

75%

任务温度

-25℃

--

85℃

存储温度

-30℃

-0℃

90℃
