| 主要硬件指标 | |

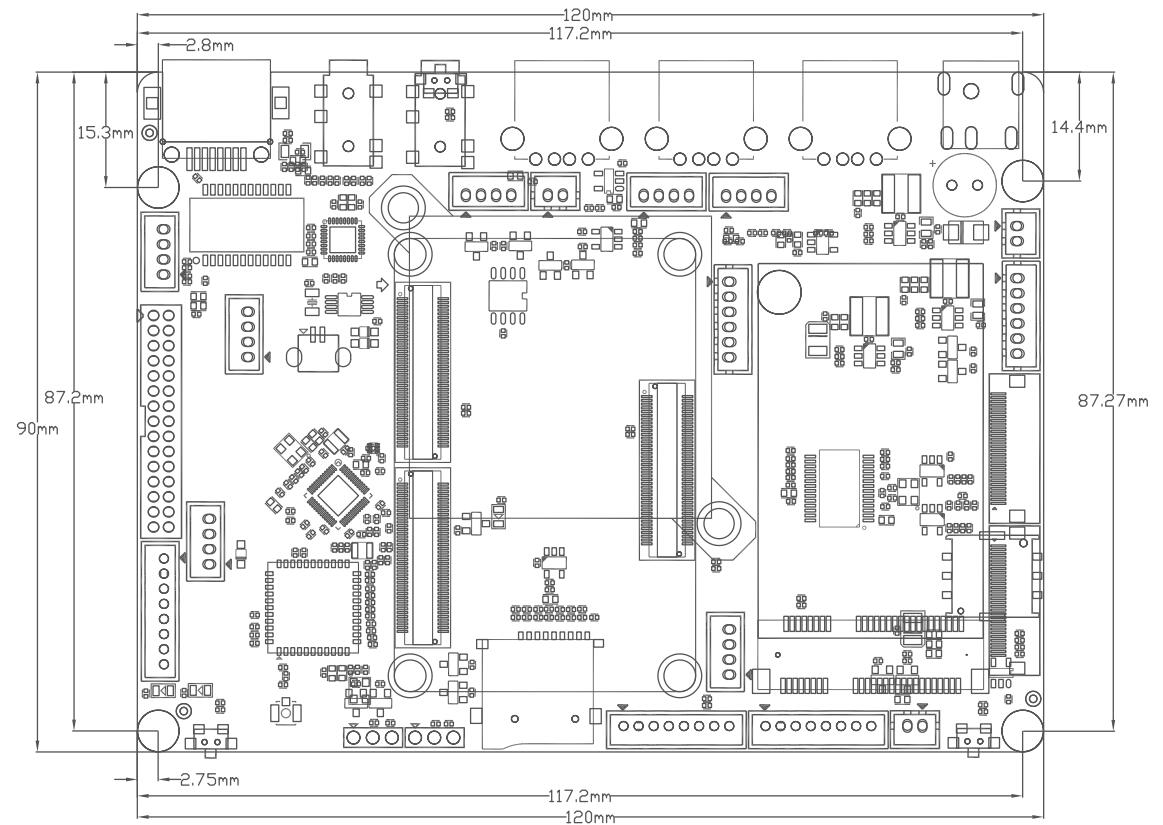

| 尺寸 | 长120mm*宽90mm*高14mm |

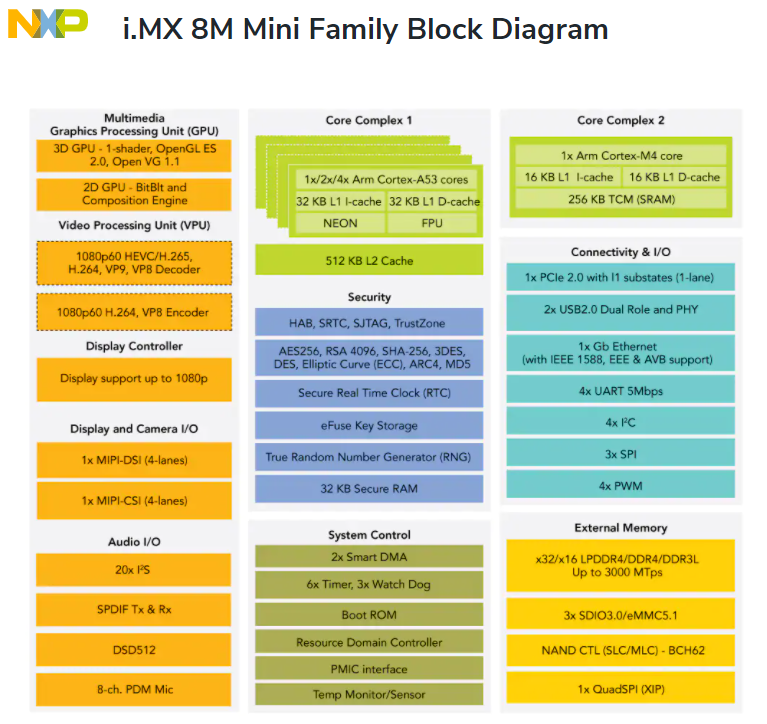

| CPU | Freescale i.MX8M MINI 四核 Cortex-A53 |
| NPU | 无 |
| GPU | GCNano Ultra |
| CPU内存 | LPDDR4 2GB标配 1GB/4GB选配 |
| NPU内存 | 无 |
| 存储器 | EMMC5.1 8GB标配 可选配16G 32G 128G |
| 电源管理 | PCA9450AHN |
| 工作电压 | 12V 1.5A 以上适配器 |
| 支持系统 | Android/ubuntu/Linux+QT |
| 运行温度 | -25到+85度 |
| 寿命 | 连续运行寿命大于5年以上 |
| 主板常用接口 | |
| 电源 | 12V 1.5A以上电源 DC 座规格5.5x2.1 |
| TF卡 | 支持TF卡 最大128GB |
| 语音输出 | WM8960，1路耳机输出，2路喇叭输出 2W/8欧 |
| 语音输入 | WM8960芯片，1路麦克风输入，1路LANE_IN输入 |
| USB接口 | 5路USB 其中3路外标准USB，1路OTG ，2路内插 |
| 以太网 | AR8031，1路 10M/100M/1000M |
| 串口 | 3路TTL串口，其中2路为DEBUG |
| SPI | 1路SPI接口 |
| SPI FLASH | 1路SPI FLASH接口 |
| MIPI DSI 显示 | 2 lane 最高1920x1080 |
| WIFI | 2.4G WIFI AP6212 |
| BLUETOOTH | AP6212 支持蓝牙4.0+BLE |
| MIPI CSI 输入 | 1路MIPI 4 LANE数据输入 |
| RTC | HY8563 纽扣电池时钟保存 |
| PCIE | 一路PCIE X 1通道 |
| I2C | 1路I2C接口 |
| JTAG | 1路JTAG接口 |
| SAI1 | 1路SAI1接口，可复用24路GPIO或I2S |
| GPIO接口 | 10路可用GPIO |
| IR红外 | 一路IR红外接口 |
| 4G | MINI PCIE接口 支持2G/3G/4G全网通 |
| 系统升级 | 支持本地USB升级 |
| 功能列表 | android 9.2 linuxneihe4.14 | Ubuntu | Linux+QT |
| 硬件功能 | |||
| RTC时间保存 HY8563 | √ | 调试中 | 调试中 |
| 开机键，关机键 | √ | 调试中 | 调试中 |
| 复位键 | √ | 调试中 | 调试中 |
| 烧写链 | √ | 调试中 | 调试中 |
| LED指示灯 | √ | 调试中 | 调试中 |
| USB OTG device模式 ADB | √ | 调试中 | 调试中 |
| USB OTG HOST模式 | √ | 调试中 | 调试中 |
| USB HOST接口 | √ | 调试中 | 调试中 |
| TF卡 最大128GB | √ | 调试中 | 调试中 |
| 千兆以太网 AR8031 自适应100/1000M | √ | 调试中 | 调试中 |
| SPI接口 | √ | 调试中 | 调试中 |
| PCIE X1接口 | √ | 调试中 | 调试中 |
| 调试 JTAG接口 | √ | 调试中 | 调试中 |
| IR红外接收口 | √ | 调试中 | 调试中 |
| 喇叭输出（带耳机检测功能） | √ | 调试中 | 调试中 |
| 耳机输出 | √ | 调试中 | 调试中 |
| 麦克风输入 | √ | 调试中 | 调试中 |
| MIPI CSI摄像头 OV5640 | √ | 调试中 | 调试中 |
| USB 摄像头 YVC | √ | 调试中 | 调试中 |
| MIPI 显示屏+触摸屏 最大1920x1080 | √ | 调试中 | 调试中 |
| 调试串口 A53 | √ | 调试中 | 调试中 |
| 调试串口 M4 | √ | 调试中 | 调试中 |
| 1路功能串口3 | √ | 调试中 | 调试中 |
| SDIO wifi AP6212 2.4G双频 | √ | 调试中 | 调试中 |
| BT蓝牙 4.0+BLE | √ | 调试中 | 调试中 |
| WIFI热点 | √ | 调试中 | 调试中 |
| 4G通信 EC20 | √ | 调试中 | 调试中 |
| 体眠唤醒 | √ | 调试中 | 调试中 |
| 恢复出厂设置 | √ | 调试中 | 调试中 |
| 驱动列表 | |||
| PCA9450AHN PMIC 驱动 | √ | ||
| 以太网 AR8031 驱动 | √ | ||
| SDIO WIFI+BT AP6212 驱动 | √ | ||
| UART串口驱动 | √ | ||
| MIPI 显示屏驱动 | √ | ||
| I2C触摸屏驱动 | √ | ||
| RTC时间保存 驱动 | √ | ||
| EC20 驱动 | √ | ||
| SPI 驱动 | √ | ||
| ADC 驱动 | √ | ||
| I2C 驱动 | √ | ||
| PWM 驱动 | √ | ||
| SDIO 驱动 | √ | ||
| GPIO 驱动 | √ | ||
| USB 驱动 | √ | ||
| GPIO 驱动 | √ | ||
| USB 驱动 | √ | ||
| 项目 | 最小 | 典型 | 最大 | |
| 电源参数 | 电压 | 6.5V | 12V | 15V |
| 纹波 | 50mV | 100mV | ||
| 电流 | 135mA | |||
电源电流 (未接其它外设) | 开机电流 | 137mA | 195mA | 365mA |
| 播放声音 | 215mA | |||
| 环境 | 相对湿度 | -- | 65% | 75% |
| 工作温度 | -25℃ | -- | 75℃ | |
| 存储温度 | -30℃ | -0℃ | 100℃ | |
