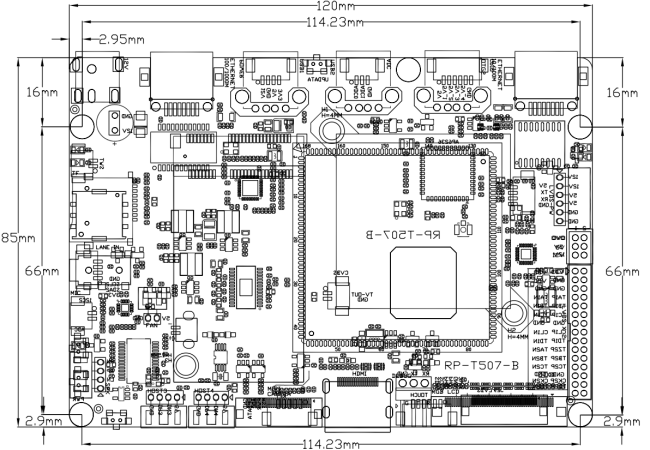

| 尺寸 | 长120mm x 宽85mm x 高14mm |
| CPU | T507-H 四核 A53 主频 1.5GHz |
| GPU | Mali-400 G31 GPU |
| 内存 | LDDR4标配2G（1G/2GB批量可选) |
| 存储器 | eMMC标配 8G（16G/32G/64G批量可选) |
| 电源管理 | AXP853T 支持待机，按键开关机 |
| 工作电压 | 输入电压 12V 最大功率小于3W (不接任何外设) |
| 支持系统 | Andriod/Linux+QT |
| 运行温度 | -10到+75度 |
| 寿命 | 连续运行寿命大于5年以上 |

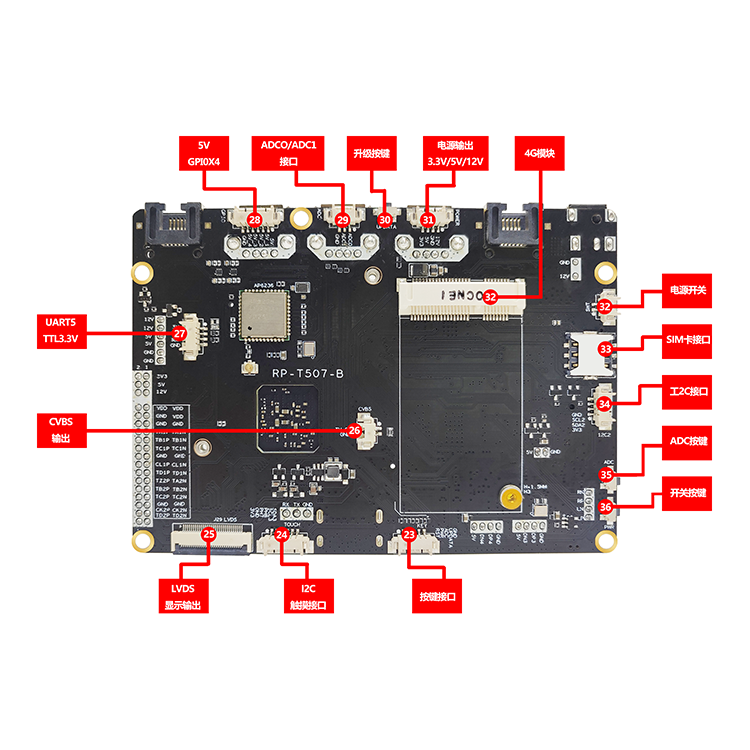

| USB接口 | 5路USB，三路外插，其中一路OTG，二路内插 |
| UART串口 | 2路TTL 3.3V电平，其中一路为Debug |
| SDIO接口 | 2路SDIO接口，一路TF卡，另一路接WIFI |
| ADC接口 | 2路ADC接口 |
| I2C接口 | 2路I2C接口 |
| GPIO接口 | 4路可用GPIO，可外接5V或继电器设备 |
| 4G | MINI PCIE接口 支持2G/3G/4G全网通 |
| LVDS显示 | 1路LVDS 最大支持1920x1080 1080P 60fps |
| RGB显示 | 1路RGB 888输出 最大支持1920x1080 1080P 60fps |
| HDMI显示 | 1路HDMI输出 最大支持4K 60FPS |
| CVBS输出 | 1路CVBS输出 |
| MIPI CSI输入 | 支持 4lane MIPI CSI输入 |
| 语音输出 | 1路左右声道输出，底板外挂5W功放 |
| 语音输入 | 1路麦克风输入，一路lane in输入(底板挂AC107) |
| 百兆以太网 | 100M RMII以太网 |
| 千兆以太网 | 100M/1000M RGMII 以太网 |
| 输出电源 | 多路电源输出3.3V 5V 12V |
| 系统升级 | 支持本地USB升级 |
| 功能列表 | Android 10.0 | QT5.12.5 |
| 硬件功能 | ||
| 10.1寸LVDS屏+I2C触摸(1204x600) | √ | √ |
| 双8 LVDS 1920x1080显示屏 | √ | √ |
| RGB 7寸 1024*600 显示屏 | √ | √ |
| HDMI 接口 | √ | |
| LVDS 接口 | √ | √ |
| TV-out | ||
| 电容屏 接口 | √ | √ |
| USB摄像头 | √ | |
| USB HOST接口 | √ | √ |
| USB OTG HOST接口 | √ | √ |
| USB OTG device接口 | √ | √ |
| MIPI摄像头接口 | ||
| 4路可输入或输出GPIO | √ | √ |
| 按键ADC0 | √ | √ |
| 按键 | √ | √ |
| SDIO AP6236 WIFI 150Mbps | √ | √ |
| SDIO AP6236 BT 4.2 | √ | |
| 以太网RTL8211F 10M/100M/1000M | √ | √ |
| 以太网IP101GR 10M/100M | √ | √ |
| 红外接收 | ||
| 喇叭 | √ | √ |
| 麦克风 | √ | |
| 串口 | √ | √ |
| TF卡 | √ | √ |
| RTC时间保存 HYM8563 | √ | √ |
| 4G通信 EC20 | √ | √ |
| 看门狗 | √ | √ |
| ADC | ||
| 驱动列表 | ||
| AXP858 PMIC 驱动 | √ | √ |
| 以太网 RTL8201CP 驱动 | √ | √ |
| SDIO WIFI+BT AP6236 驱动 | √ | √ |
| UART串口驱动 | √ | √ |
| LVDS 显示屏驱动 | √ | √ |
| I2C触摸屏驱动 | √ | √ |
| RTC时间保存 驱动 | √ | √ |
| CVBS输出驱动 | ||
| EC20 驱动 | √ | √ |
| SPI 驱动 | √ | √ |
| ADC 驱动 | √ | √ |
| PWM 驱动 | √ | √ |
| SDIO 驱动 | √ | √ |
| GPIO 驱动 | √ | √ |
| USB 驱动 | √ | √ |
| 软件功能 | ||
| 双屏同显 | √ | |
| 双屏异显（LVDS_HDMI） | √ | |
| 双屏异显（RGB_HDMI） | √ | |
| usb双摄像头同时预览 | √ | |
| WIFI热点 | √ | |
| USB转串口 | √ | √ |
| USB转网口 | √ | √ |
| WIFI miracase receiver | √ | |
| 恢复出厂设置 | √ | |
| 体眠唤醒 | √ | |
| 项目 | 最小 | 典型 | 最大 | |
| 电源参数 | 电压 | 6.5V | 12V | 15V |
| 纹波 | -- | 50mV | 120mV | |
| 电流 | 162mA | -- | -- | |
电源电流 （未接其他外设） | 开机电流 | 165mA | 229mA | 376mA |
| 播放声音 | 172mA | 192mA | 319mA | |
电源电流 （接显示屏） | LVDS 1024x600 | 325mA | 362mA | 475mA |
| 环境 | 相对湿度 | -- | 65% | 75% |
| 工作温度 | -10℃ | -- | 75℃ | |
| 存储温度 | -30℃ | -0℃ | 100℃ | |
