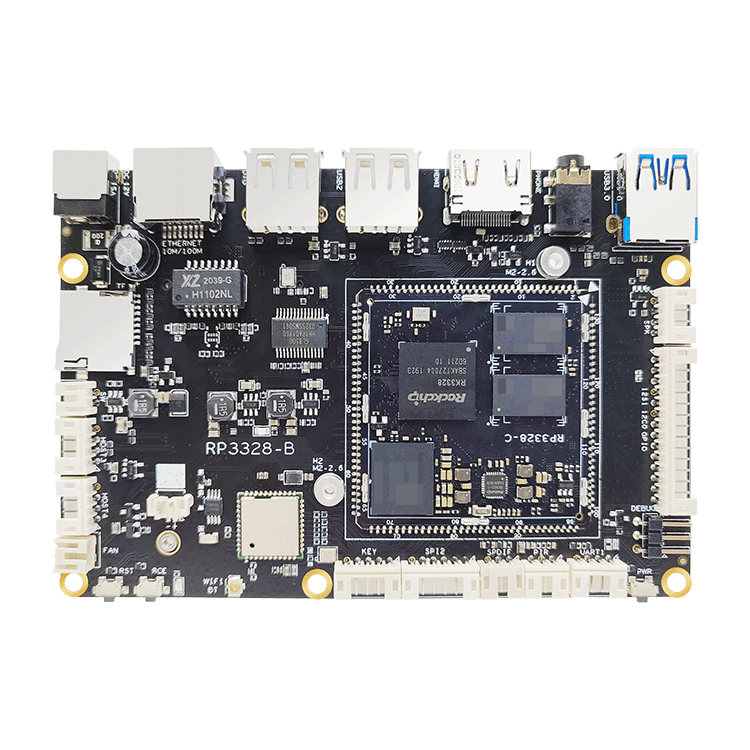

（RP3328开源主板正面）

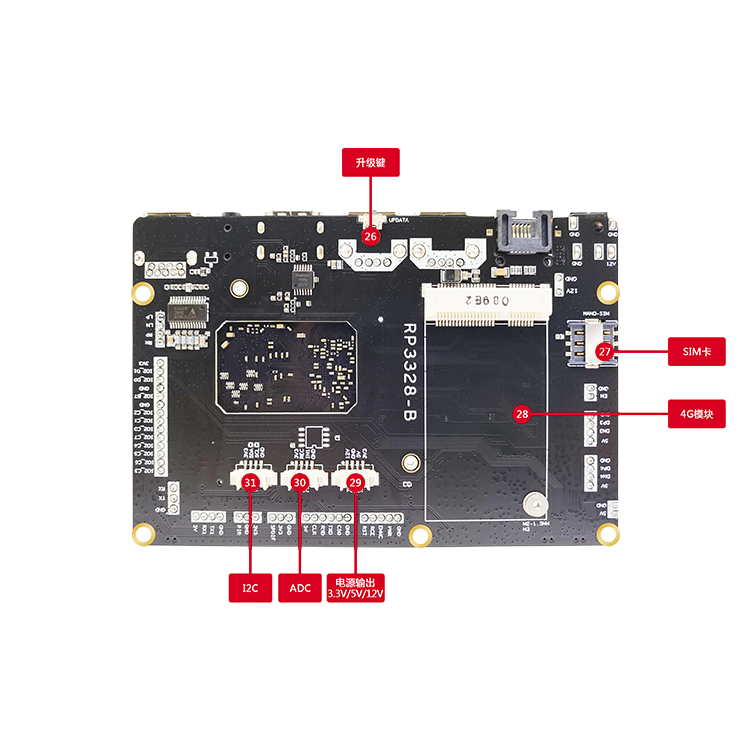

（RP3328开源主板反面）
| 尺寸 | 长120mm x 宽80mm x 高14mm |
| CPU | ROCKCHIP RK3328 A53四核 |
| GPU | Mali-450 MP2 |
| 内存 | DDR4标配1GB（2GB批量可选） |
| 存储器 | eMMC标配8GB（16GB/32GB/64GB批量可选） |
| 电源管理 | RK805-1 上电开机，按键开关机 |
| 工作电压 | 输入电压12V 最大功率小于6W（不接任何外设） |
| 支持系统 | Android 7.1/Ubuntu16.04/Linux+QT/debian |
| 运行温度 | -10℃到+75℃ |
| 寿命 | 连续运行寿命大于5年以上 |
| USB HOST | 5路USB口，其中一路为USB3.0 |
| 串口 | 3路串口，其中二路TTL，二路RS232 |
| GPIO | 4路GPIO |
| SPDIF | 1路SPDIF输出 |
| PIR | 一路红外接收接口 |
| HDMI显示输出 | 支持HDMI显示输出 4K/1080P |
| I2S | 8通道I2S接口 |
| I2C | 一路外接I2C接口 |
| TF卡 | 支持TF卡 |
| WIFI | 1路2.4G WIFI AP6212 |
| BLUETOOTH | 1路2.4G 蓝牙 |
| 3G/4G | 4G功能,PCI-E 3G/4G上网 |
| GPS | 外置GPS（可选） |
| 语音输出 | 1路耳机左右声道输出，2路喇叭输出5W/8欧 |
| 以太网 | 1路 10M/100M |
| 输出电源 | 3路连接器输出3.3V 5V 12V |
| 系统升级 | 支持本地USB升级 |
| RTC实时时钟 | 外置纽扣电池支持掉电时间保存 |
| 功能列表 | Android 7.1 Linux4.4 | Linux Ubuntu1604 | Linux buildroot | Linux Debian |
| 硬件功能 | ||||
| HDMI接口 | √ | √ | √ | √ |
| USB摄像头 | √ | √ | √ | √ |
| USB HOST | √ | √ | √ | √ |
| USB OTG | √ | 无 | 无 | 无 |
| GPIO | √ | √ | √ | √ |
| 功能按键 | √ | 无 | 无 | 无 |
| SDIO AP6212 WIFI 150Mbps | √ | √ | √ | √ |
| SDIO AP6212 BT 4.0 | √ | 无 | 无 | 无 |
| 以太网 10M/100M/1000M | √ | √ | √ | √ |
| 喇叭 | √ | √ | √ | √ |
| 耳机 | √ | √ | √ | √ |
| 麦克风 | 无 | 无 | 无 | 无 |
| 串口 | √ | √ | √ | √ |
| TF卡 | √ | √ | √ | √ |
| 重力传感器 | 无 | 无 | 无 | 无 |
| RTC时间保存 | √ | √ | √ | √ |
| GPS | √ | 无 | 无 | 无 |
| 4G或4G模块扩展 | √ | √ | √ | √ |
| 总线驱动 | ||||
| SPI驱动 | √ | √ | √ | √ |
| ADC驱动 | √ | √ | √ | √ |
| I2C驱动 | √ | √ | √ | √ |
| PWM驱动 | √ | √ | √ | √ |
| SDIO驱动 | √ | √ | √ | √ |
| GPIO驱动 | √ | √ | √ | √ |
| USB驱动 | √ | √ | √ | √ |
| 软件功能 | ||||
| 双屏同显 | 无 | 无 | 无 | 无 |
| 双屏异显（LCD+HDMI） | 无 | 无 | 无 | 无 |
| 双屏异显（LVDS+eDP） | 无 | 无 | 无 | 无 |
| 双屏异显（MIPI+LVDS） | 无 | 无 | 无 | 无 |
| 双屏双触摸（I2C+USB） | 无 | 无 | 无 | 无 |
| usb双摄像头同时预览 | √ | √ | √ | √ |
| WIFI热点 | √ | √ | √ | √ |
| USB打印机 | √ | √ | √ | √ |
| USB升级 | √ | √ | √ | √ |
| TF卡升级 | √ | 无 | 无 | 无 |
| OTA升级 | √ | 无 | 无 | 无 |
| 恢复出厂设置 | √ | 无 | 无 | 无 |
| 序列号 | √ | 无 | 无 | 无 |
| MAC地址 | √ | √ | √ | √ |
| 体眠唤醒 | √ | √ | √ | √ |
| 项目 | 最小 | 典型 | 最大 | |
| 电源参数 | 电压 | 6.5V | 12V | 15V |
| 纹波 | -- | 50mV | 100mV | |
| 电流 | 195mA | -- | -- | |
电源电流 （未接其他外设） | 开机电流 | 189mA | 275mA | 665mA |
| 播放声音 | 265mA | |||
| 接HDMI开机电流 | 325mA | |||
电源电流 （接显示屏） | ||||
| 环境 | 相对湿度 | -- | 65% | 75% |
| 工作温度 | -10℃ | -- | 75℃ | |
| 存储温度 | -30℃ | -0℃ | 100℃ | |
备注一：接MIPI屏时，板卡整体的工作电流和待机电流视所接的屏而定，上表未列出。
