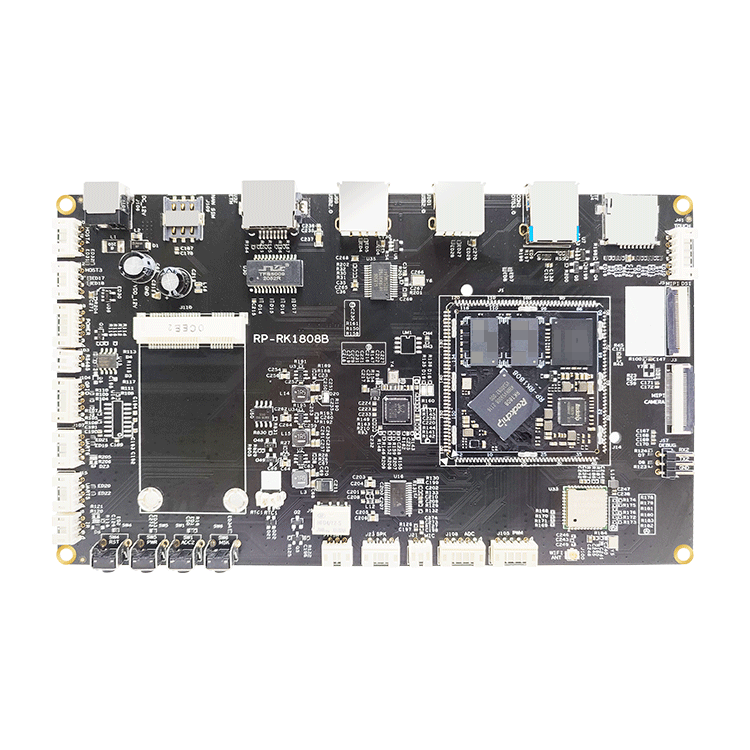

（RP-RK1808开源主板正面）
（RP-RK1808开源主板反面）
| 尺寸 | 长180mm x 宽106mm x 高14mm |
| CPU | RK1808双核 主频1.6GHz |
| NPU | 3.0 TOPs |
| 内存 | DDR3标配1GB（2GB批量可选) |
| 存储器 | eMMC标配8GB（16GB/32GB/64GB批量可选) |
| 电源管理 | RK809-2 支持待机，按键开关机 |
| 工作电压 | 输入电压12V 最大功率小于1.5W(不接任何外设) |
| 支持系统 | QT5.9+Linux4.4 |
| 运行温度 | -10℃到+75℃ |
| 寿命 | 连续运行寿命大于5年以上 |
| USB接口 | 5路USB，三路外插一路3.0，其中一路OTG，二路内插 |
| UART串口 | 3路TTL 3.3V电平，其中一路为Debug |
| RS485 | 1路RS485接口 |
| MIPI DSI显示 | 1路最大1920x1080 1080P 60fps |
| 语音输出 | 1路左右声道输出，底板外挂5W功放 |
| 语音输入 | 1路麦克风输入 |
| GPIO接口 | 6路可用GPIO |
| PWM接口 | 4路PWM 3.3V电平 |
| 4G | MINI PCIE接口 支持2G/3G/4G全网通 |
| SDIO接口 | 一路TF卡，另一路接WIFI |
| IR红外接口 | 1路IR红外接收接口 |
| ADC接口 | 4路ADC接口 |
| I2C接口 | 1路I2C接口 |
| SPI接口 | 1路SPI接口 |
| 以太网 | 10/100/1000M RTL8211E千兆以太网 |
| 输出电源 | 多路电源输出3.3V 5V 12V |
| 系统升级 | 支持本地USB升级 |
| 功能列表 | Linux4.4 QT5.9 buildroot |
| 硬件功能 | |
| 8寸MIPI屏+I2C触摸(800x1280) | √ |
| 10.1寸MIPI屏+I2C触摸(800x1280) | √ |
| MIPI接口 | √ |
| 电容屏接口 | √ |
| MIPI CSI camera IMX327 | √ |
| USB摄像头 | √ |
| USB HOST | √ |
| USB OTG | √ |
| GPIO | √ |
| 功能按键 | √ |
| SDIO AP6212 WIFI | √ |
| SDIO AP6212 BT 4.0 (UART) | √ |
| 以太网 10M/100M/1000M | √ |
| 喇叭 | √ |
| 麦克风 | |
| 串口 | √ |
| TF卡 | √ |
| RTC时间保存 | √ |
| 4G或4G模块扩展 | √ |
| IR | √ |
| IMX327 MIPI 宽动态摄像头 | √ |
| 驱动列表 | |
| SPI驱动 | √ |
| ADC驱动 | √ |
| I2C驱动 | √ |
| PWM驱动 | √ |
| SDIO驱动 | √ |
| GPIO驱动 | √ |
| USB驱动 | √ |
| 软件功能 | |
| USB升级 | √ |
| TF卡升级 | √ |
| OTA升级 | √ |
| 恢复出厂设置 | √ |
| 序列号 | √ |
| MAC地址 | √ |
| 项目 | 最小 | 典型 | 最大 | |
| 电源参数 | 电压 | 6.5V | 12V | 15V |
| 纹波 | -- | 50mV | 120mV | |
| 电流 | 65mA | -- | -- | |
电源电流 （未接其他外设） | 开机电流 | 85mA | 130mA | 315mA |
| 播放声音 | 95mA | 139mA | 172mA | |
| 接HDMI开机电流 | 106mA | 185mA | 305mA | |
电源电流 （接显示屏） | MIPI 1024*600 | 98mA | 232mA | 312mA |
| 环境 | 相对湿度 | -- | 65% | 75% |
| 工作温度 | -10℃ | -- | 75℃ | |
| 存储温度 | -30℃ | -0℃ | 100℃ | |
备注一：接MIPI屏时，板卡整体的工作电流和待机电流视所接的屏而定，上表未列出。
