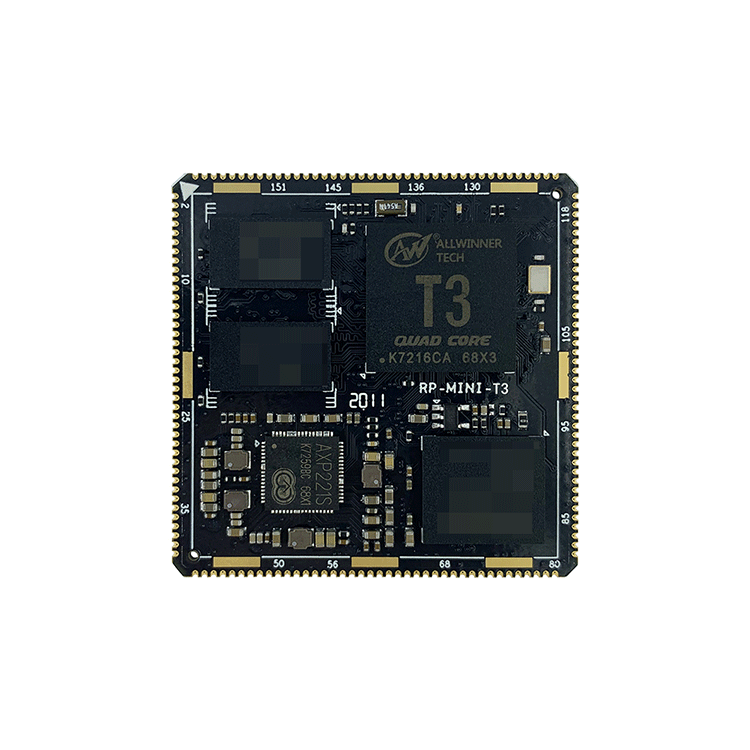

| 尺寸 | 长44mm x 宽44mm x 高3.0mm |
| CPU | T3四核主频1.2GHz |
| GPU | Mali-400 MP2 GPU |
| 内存 | DDR3标配1GB（2GB批量可选) |
| 存储器 | eMMC标配8GB（16GB/32GB/64GB批量可选) |
| 电源管理 | AXP221S支持待机，按键开关机 |
| 工作电压 | 输入电压5V 最大功率小于2W (不接任何外设) |
| 支持系统 | Linux+QT |
| 运行温度 | -25到+85度 工业级 |
| 寿命 | 连续运行寿命大于5年以上 |
| USB接口 | 3路USB接口，二路独立USB口，一路独立OTG |
| UART串口 | 8路TTL 3.3V电平，其中一路为Debug |
| GPIO接口 | 50路GPIO（备注：有复用功能） |
| PWM接口 | 8路PWM 3.3V电平 |
| MIPI DSI显示 | 1路最大1920x1080 1080P 60fps |
| LVDS显示 | 1路LVDS 最大支持1920x1080 1080P 60fps |
| RGB显示 | 1路RGB 888输出 最大支持1920x1080 1080P 60fps |
| HDMI显示 | 1路HDMI输出 1920x1080 1080P 60fps |
| CVBS输出 | 1路CVBS输出 |
| CVBS输入 | 1路CVBS输入 |
| 语音输出 | 1路左右声道输出，底板外挂5W功放 |
| 语音输入 | 1路麦克风输入 |
| CAN总线 | 1路CAN BUS 2.0总线 |
| SDIO接口 | 2路SDIO接口，一路TF卡，另一路接WIFI |
| IR红外接口 | 1路IR红外接收接口 |
| ADC接口 | 1路ADC接口 |
| I2C接口 | 3路I2C接口 |
| SPI接口 | 3路SPI接口 |
| 以太网 | 一路GMAC PHY接口，默认接100M PHY |
| 输出电源 | 多路电源输出1.8V 2.8V 3.3V |
| 系统升级 | 支持本地USB升级 |
| 功能列表 | QT5.9.4 Linux内核3.10 |
| 硬件功能 | |
| 7寸MIPI屏+I2C触摸(1024x600) | √ |
| 8寸MIPI屏+I2C触摸(800x1280) | √ |
| 10.1寸LVDS屏+I2C触摸(1024x600) | √ |
| 双8 LVDS 1920x1080显示屏 | √ |
| LVDS接口 | √ |
| HDMI接口 | √ |
| MIPI接口 | √ |
| 电容屏接口 | √ |
| 电容屏接口 | √ |
| USB摄像头 | √ |
| USB HOST接口 | √ |
| USB OTG HOST接口 | √ |
| USB OTG device接口 | √ |
| CAN总线 | 暂无需求 |
| 红外接收 | 暂无需求 |
| DVP摄像头接口 | √ |
| GPIO | √ |
| 功能按键 | √ |
| SDIO AP6236 WIFI 150Mbps | √ |
| SDIO AP6236 BT 4.2 | 暂无需求 |
| 以太网 10M/100M | √ |
| 喇叭 | √ |
| 麦克风 | √ |
| 串口 | √ |
| TF卡 | √ |
| RTC时间保存 | √ |
| 4G通信 EC20 | √ |
| SATA | √ |
| 驱动列表 | |
| AXP221S PMIC驱动 | √ |
| 以太网 RTL8201CP驱动 | √ |
| SDIO WIFI+BT AP6236驱动 | √ |
| UART串口驱动 | √ |
| MIPI DSI显示驱动 | √ |
| LVDS显示屏驱动 | √ |
| I2C触摸屏驱动 | √ |
| RTC时间保存驱动 | √ |
| CVBS输出驱动 | √ |
| CVBS输入驱动 | √ |
| EC20驱动 | √ |
| SPI驱动 | √ |
| ADC驱动 | √ |
| I2C驱动 | √ |
| PWM驱动 | √ |
| SDIO驱动 | √ |
| GPIO驱动 | √ |
| USB驱动 | √ |
| SATA驱动 | √ |
| 软件功能 | |
| 双屏同显 | 暂无需求 |
| 双屏异显（HDMI_LVDS） | 暂无需求 |
| 双屏异显（HDMI_MIPI） | 暂无需求 |
| usb双摄像头同时预览 | 暂无需求 |
| WIFI热点 | 暂无需求 |
| USB打印机 | 暂无需求 |
| USB升级 | √ |
| 恢复出厂设置 | 暂无需求 |
| 体眠唤醒 | 暂无需求 |
| 项目 | 最小 | 典型 | 最大 | |
| 电源参数 | 电压 | 4.5V | 5V | 5.5V |
| 纹波 | -- | 50mV | 120mV | |
| 电流 | 155mA | -- | -- | |
电源电流 （未接其他外设） | 开机电流 | 182mA | 260mA | 620mA |
| 播放声音 | 195mA | 275mA | 325mA | |
电源电流 （接显示屏） | MIPI 1024*600 | 200mA | 475mA | 620mA |
| 环境 | 相对湿度 | -- | 65% | 75% |
| 工作温度 | -25℃ | -- | 85℃ | |
| 存储温度 | -30℃ | -0℃ | 100℃ | |
＞＞
| 尺寸 | 长44mm x 宽44mm x 高3.0mm |
