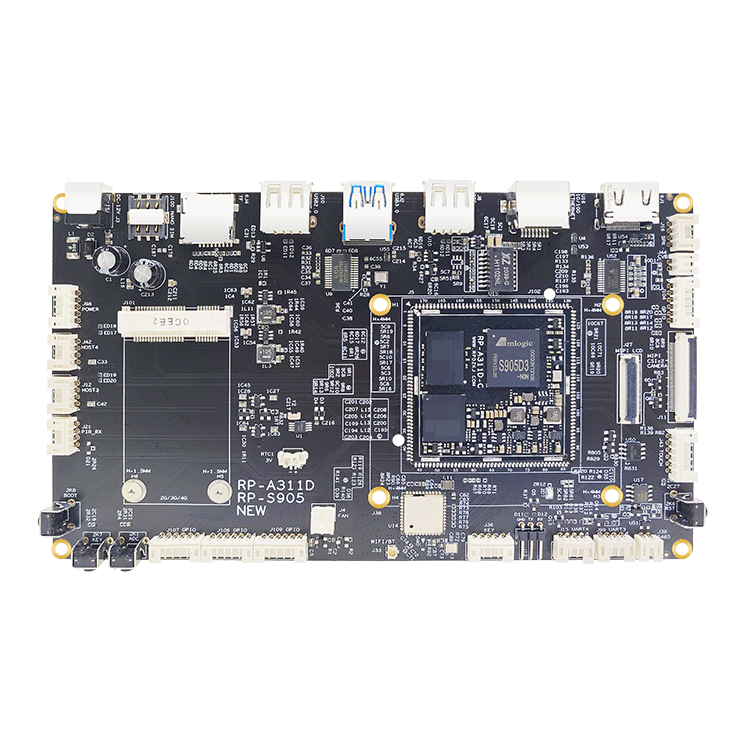

（RP-S905开源主板正面）

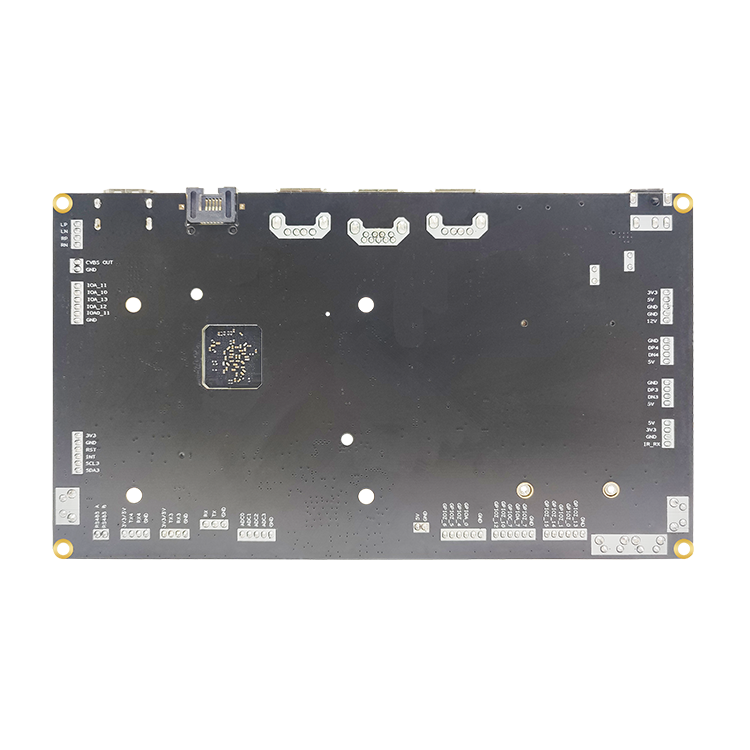

（RP-S905开源主板反面）
| 尺寸 | 长180mm x 宽106mm x 高12mm |
| CPU | AMLOGIC A55*4 |
| NPU | 1.2 TOPS算力 |
| GPU | Mali G31 MP2 |
| 内存 | LPDDR4标配2GB（1GB/4GB批量可选) |
| 存储器 | EMMC 5.1标配16GB（8GB/32GB/64GB/128GB批量可选) |
| 电源管理 | 分立式设计 |
| 工作电压 | 12V 1.5A以上 |
| 看门狗 | 外置看门狗电路，可APP操控 |
| 支持系统 | Android9.0/Linux+QT |
| 运行温度 | -10℃到+75℃ |
| 寿命 | 连续运行寿命大于5年以上 |
| USB HOST | 5路USB接口，3路外接（其中一路OTG），2路内接 |
| 串口 | 2路TTL串口 |
| GPIO | 14路预留GPIO |
| MIPI DSI显示 | 1路DSI显示输出 最高1920x1080 |
| HDMI显示输出 | 支持HDMI显示输出 4K/1080P |
| MIPI CSI输入 | 2路CSI MIPI摄像头接口 |
| 语音输出 | 二路喇叭输出 3W/8欧 |
| TF卡 | 支持TF卡 |
| 3G/4G | 4G功能,PCI-E 3G/4G上网 |
| GPS | 外置GPS（可选） |
| WIFI | 1路2.4G WIFI |
| 蓝牙 | 1路2.4G蓝牙 支持4.2 BLE |
| 以太网 | 1路10M/100M |
| 输出电源 | 3路连接器输出3.3V 5V 12V |
| 系统升级 | 支持本地USB升级 |
| RTC实时时钟 | 外置纽扣电池支持掉电时间保存 |
| 功能列表 | Linux4.9 Android 9.0 | Linux4.9 buildroot |
| 硬件功能 | ||
| 7寸MIPI屏+I2C触摸(1024x600) | √ | √ |
| 7寸MIPI屏+I2C触摸(1200x1920) | √ | √ |
| 8寸MIPI屏+I2C触摸(800x1280) | √ | √ |
| MIPI接口 | √ | √ |
| HDMI 1080P接口 | √ | √ |
| CVBS | √ | √ |
| 电容屏接口 | √ | √ |
| MIPI摄像头 | √ | 无 |
| USB摄像头 | √ | √ |
| USB HOST | √ | √ |
| USB OTG | √ | 无 |
| GPIO | √ | √ |
| 功能按键 | √ | √ |
| SDIO AP6236 WIFI | √ | √ |
| UART AP6236 BT 4.0 | √ | √ |
| 以太网 10M/100M | √ | √ |
| 喇叭 | √ | √ |
| 串口 | √ | √ |
| TF卡 | √ | √ |
| RTC | √ | √ |
| 4G或4G模块扩展 | √ | √ |
| NPU | √ | √ |
| 驱动列表 | ||
| SPI驱动 | √ | √ |
| ADC驱动 | √ | √ |
| I2C驱动 | √ | √ |
| PWM驱动 | √ | √ |
| SDIO驱动 | √ | √ |
| GPIO驱动 | √ | √ |
| USB驱动 | √ | √ |
| 项目 | 最小 | 典型 | 最大 | |
| 电源参数 | 电压 | 6.5V | 12V | 15V |
| 纹波 | -- | -- | 50mV | |
| 电流 | 75mA | -- | -- | |
电源电流 （未接其他外设） | 工作电流 | -- | 102mA | 305mA |
| 播放声音 | 125mA | 155mA | ||
电源电流 （接显示屏） | HDMI | 205mA | 355mA | |
| RTC电池耗电 | 1uA | 3uA | ||
| 环境 | 相对湿度 | -- | 65% | 75% |
| 工作温度 | -10℃ | -- | 75℃ | |
| 存储温度 | -30℃ | -0℃ | 90℃ | |
