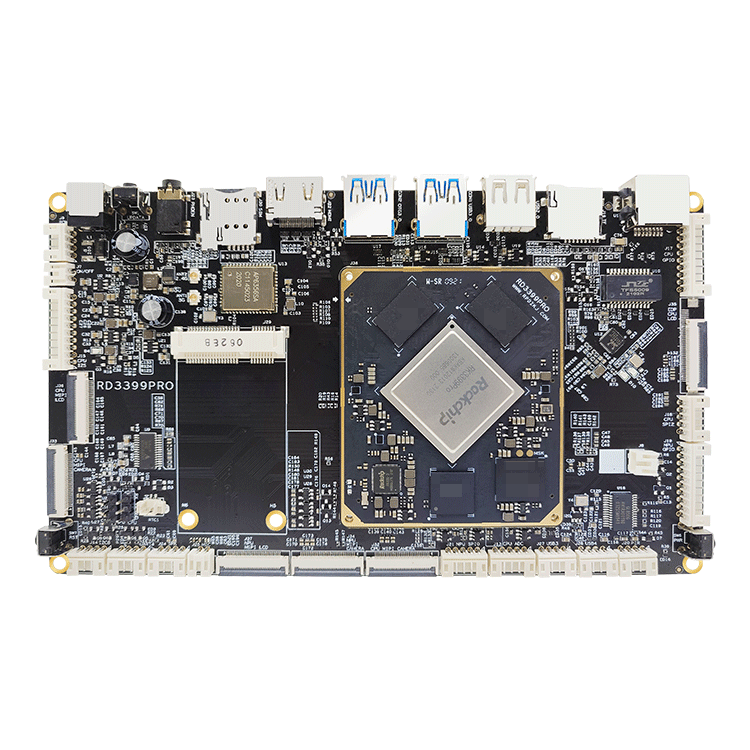

（RD3399pro开源主板正面）
（RD3399pro开源主板反面）
| 尺寸 | 长180mm x 宽106mm x 高14mm |
| CPU | RK3399pro 六核 主频1.8GHz |
| NPU | 3.0TOPs算办 |
| GPU | Mali-T860 MP4 GPU |
| CPU内存 | LPDDR4标配2GB（4GB批量可选) |
| NPU内存 | LPDDR3标配1GB(2GB批量可选) |
| 存储器 | eMMC标配16GB（8GB/32GB/64GB批量可选) |
| 电源管理 | RK809-3 支持待机，按键开关机 |
| 工作电压 | 输入电压12V 最大功率小于8W (不接任何外设) |
| 支持系统 | 支持5大操作系统Android 9.0/Linux+QT5.9/ Ubuntu16.04/Debian9/Fedora28 |
| 运行温度 | -10℃到+75℃ |
| 寿命 | 连续运行寿命大于5年以上 |
| USB接口 | 5路USB，三路外插，其中一路OTG，二路内插 |
| UART串口 | 2路TTL 3.3V电平，其中一路为Debug |
| SDIO接口 | 2路SDIO接口，一路TF卡，另一路接WIFI |
| IR红外接口 | 1路IR红外接收接口 |
| ADC接口 | 4路ADC接口 |
| I2C接口 | 1路I2C接口 |
| SPI接口 | 1路SPI接口 |
| GPIO接口 | 9路可用GPIO |
| MIPI DSI显示 | 2路MIPI DSI可支持双路，也可拆分二单路 |
| eDP显示 | 支持eDP1.3 4线 10.8Gbps |
| HDMI显示输出 | 1路HDMI输出 1920x1080 1080P 60fps |
| 4G | MINI PCIE接口 支持2G/3G/4G全网通 |
| I2S接口 | 支持8通道I2S接口输出 |
| 语音输出 | 1路左右声道输出，底板外挂10W功放 |
| 语音输入 | 1路麦克风输入 |
| 以太网 | 一路GMAC PHY接口 |
| 输出电源 | 多路电源输出3.3V 5V 12V |
| 系统升级 | 支持本地USB升级 |
| 功能列表 | Linux4.4 Android 9.0 | Linux4.4 Ubuntu1604 | Linux4.4 buildroot +QT5.9 | Linux4.4 Debian9 | Linux4.4 Fedora28 |
| 硬件功能 | |||||
| 5寸MIPI屏+I2C触摸(720x1280) | √ | √ | √ | √ | √ |
| 5.5寸MIPI屏+I2C触摸(720x1280) | √ | √ | √ | √ | √ |
| 7寸MIPI屏+I2C触摸(1024x600) | √ | √ | √ | √ | √ |
| 8寸MIPI屏+I2C触摸(800x1280) | √ | √ | √ | √ | √ |
| 10.1寸MIPI屏+I2C触摸(800x1280) | √ | √ | √ | √ | √ |
| 13.3寸EDP屏+USB触摸（1920x1080） | √ | √ | √ | √ | √ |
| HDMI 1080P接口 | √ | √ | √ | √ | √ |
| HDMI 4K接口 | √ | √ | √ | √ | √ |
| MIPI接口 | √ | √ | √ | √ | √ |
| EDP接口 | √ | √ | √ | √ | √ |
| 电容屏接口（I2C） | √ | √ | √ | √ | √ |
| OV13850（MIPI） | √ | 无 | 无 | 无 | 无 |
| USB摄像头 | √ | √ | √ | √ | √ |
| USB HOST | √ | √ | √ | √ | √ |
| USB OTG | √ | 无 | 无 | 无 | 无 |
| GPIO | √ | √ | √ | √ | √ |
| 功能按键 | √ | √ | √ | √ | √ |
| SDIO AP6356S WIFI 双频 | √ | √ | √ | √ | √ |
| SDIO AP6356S BT 4.0 (UART) | √ | 无 | 无 | 无 | 无 |
| 以太网 10M/100M/1000M | √ | √ | √ | √ | √ |
| 喇叭 | √ | √ | √ | √ | √ |
| 耳机 | √ | √ | √ | √ | √ |
| 麦克风 | √ | √ | √ | √ | √ |
| 串口 | √ | √ | √ | √ | √ |
| TF卡 | √ | √ | √ | √ | √ |
| RTC时间保存 | √ | √ | √ | √ | √ |
| 4G或4G模块扩展 | √ | √ | √ | √ | √ |
| IR | |||||
| NPU | RK未开放 | RK未开放 | RK未开放 | RK未开放 | RK未开放 |
| NPU MIPI DSI | RK未开放 | RK未开放 | RK未开放 | RK未开放 | RK未开放 |
| NPU MIPI CSI | RK未开放 | RK未开放 | RK未开放 | RK未开放 | RK未开放 |
| NPU SPI | RK未开放 | RK未开放 | RK未开放 | RK未开放 | RK未开放 |
| NPU GPIO | RK未开放 | RK未开放 | RK未开放 | RK未开放 | RK未开放 |
| NPU Debug Uart | √ | √ | √ | √ | √ |
| 驱动列表 | |||||
| SPI驱动 | √ | √ | √ | √ | √ |
| ADC驱动 | √ | √ | √ | √ | √ |
| I2C驱动 | √ | √ | √ | √ | √ |
| PWM驱动 | √ | √ | √ | √ | √ |
| SDIO驱动 | √ | √ | √ | √ | √ |
| GPIO驱动 | √ | √ | √ | √ | √ |
| USB驱动 | √ | √ | √ | √ | √ |
| 软件功能 | |||||
| 双屏同显 | √ | ||||
| 双屏异显（LCD+HDMI） | √ | √ | √ | √ | √ |
| 双屏异显（MIPI+eDP） | √ | 无 | 无 | 无 | 无 |
| 双屏双触摸（I2C+USB） | √ | 无 | 无 | 无 | 无 |
| MIPI双摄像头同时预览 | 无 | 无 | 无 | 无 | |
| usb双摄像头同时预览 | √ | √ | √ | √ | √ |
| WIFI热点 | √ | √ | 无 | 无 | 无 |
| USB打印机 | √ | √ | √ | √ | √ |
| USB升级 | √ | √ | √ | √ | √ |
| TF卡升级 | √ | 无 | 无 | 无 | 无 |
| OTA升级 | √ | 无 | 无 | 无 | 无 |
| 恢复出厂设置 | √ | 无 | 无 | 无 | 无 |
| 序列号 | √ | 无 | 无 | 无 | 无 |
| MAC地址 | √ | √ | √ | √ | √ |
| 体眠唤醒 | √ | 无 | 无 | 无 | 无 |
| 项目 | 最小 | 典型 | 最大 | |
| 电源参数 | 电压 | 6.5V | 12V | 15V |
| 纹波 | -- | 50mV | 120mV | |
| 电流 | 165mA | -- | -- | |
电源电流 （未接其他外设） | 开机电流 | 185mA | 298mA | 615mA |
| 播放声音 | 325mA | 336mA | 425mA | |
| 接HDMI开机电流 | 345mA | 352mA | 635mA | |
电源电流 （接显示屏） | MIPI 1024*600 | 265mA | 346mA | 656mA |
| 环境 | 相对湿度 | -- | 65% | 75% |
| 工作温度 | -10℃ | -- | 75℃ | |
| 存储温度 | -30℃ | -0℃ | 100℃ | |
备注一：接LVDS屏时，需注意选择正确的背光工作电压3.3V, 5V, 12V，请用户不能将其应用于超出相应的最大电流的外设。
备注二：接MIPI屏时，板卡整体的工作电流和待机电流视所接的屏而定，上表未列出。
