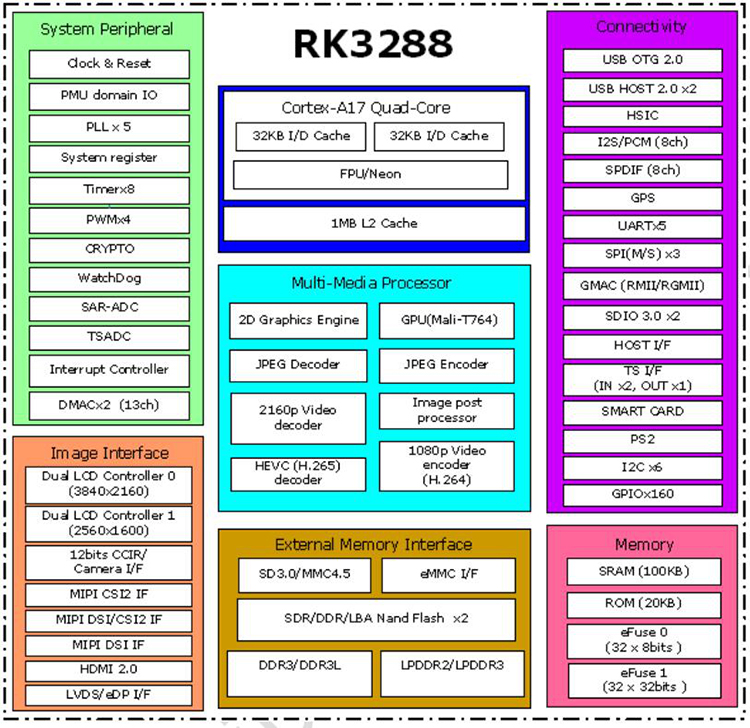

RP3288焦点板接纳瑞芯微ARMCortex-A17四核架构,由深圳荣品电子设想开辟的一款功效齐备的主板，运转主频最可高达1.8GHz，3288外部集成了ARMMali-T764高机能图形引擎，撑持TE，ASTC，AFBC，3D图形流利运转，1080P视频编解码,主板标配1GB/2GB，DDR3内存及8GB/16GB高机能EMMC5.0闪存(批量存储可选配4/16/32GB等容量)。撑持HDMI2.0，双路MIPI，双路LVDS，RGB，四路UART，五路USB，喇叭，摄像甲等通用接口。
＞＞

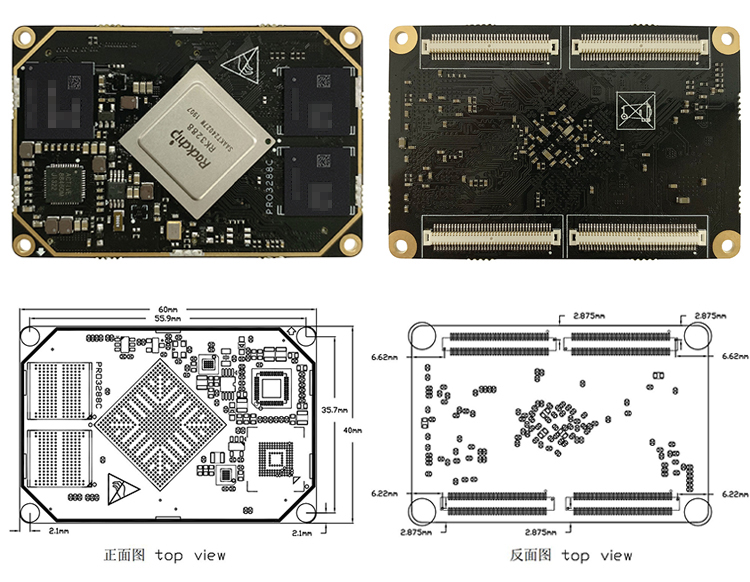

| 尺寸 | 长60mm x 宽40mm x 高4.2mm |
| 毗连体例 | 板对板毗连器 |
| CPU | ROCKCHIP RK3288 四核A17 |
| GPU | Mali T746 |
| 内存 | LPDDR3标配2GB（1GB/4GB批量可选) |
| 存储器 | eMMC 5.1标配8GB（16GB/32GB/64GB/128GB批量可选) |
| 电源办理 | ACT8847 |
| 任务电压 | 5V 1.5A以上 |
| 撑持体系 | Android/ubuntu/Linux+QT |
| 运转温度 | -10℃到+75℃ |
| 寿命 | 持续运转寿命大于5年以上 |
| USB2.0 | 3路USB2.0，此中1路为OTG |
| UART串口 | 5路串口 |
| GPIO接口 | 可复用GPIO高达135 |
| PWM接口 | 4路PWM接口 |
| MIPI DSI | 撑持8 Lane 最高撑持2K/4K |
| MIPI CSI | 2路CSI 最高撑持二路1300W |
| LVDS显现 | 撑持双8 LVDS显现输出最高1080P |
| RGB显现 | 撑持RGB888显现输出最高1080P |
| HDMI显现 | HDMI高清输出 撑持4K/1080P显现 |
| EDP显现 | 撑持4 Lane eDP最高1080P |
| SDIO接口 | 1路SDIO接口 |
| ADC接口 | 3路摹拟ADC输出接口 |
| I2C接口 | 5路I2C接口 |
| I2S接口 | 1路I2S接口 |
| SPI接口 | 3路SPI接口 |
| 以太网 | PHY接口，底板加PHY可扩大10/100/1000以太网 |
| TF卡 | 1路TF卡 |
| 体系进级 | 撑持USB/TF卡本地进级 |
| 功效列表 | Android 5.1 Linux 3.10 | Android 7.1 Linux 4.4 | Android 8.1 Linux 4.4 | Linux Ubuntu1604 | Linux buildroot QT5.9 | Linux Debian |
| 硬件功效 | ||||||
| 5寸MIPI屏+I2C触摸(720x1280) | √ | √ | √ | √ | √ | √ |
| 7寸MIPI屏+I2C触摸(800x1280) | √ | √ | √ | √ | √ | √ |
| 10.1寸MIPI屏+I2C触摸(1920x1200) | √ | √ | √ | √ | √ | √ |
| 10.1寸LVDS屏+I2C触摸(1024x600) | √ | √ | √ | √ | √ | √ |
| 13.3寸EDP屏+USB触摸(1920x1080) | √ | √ | √ | √ | √ | √ |
| HDMI接口 | √ | √ | √ | √ | √ | √ |
| LVDS接口 | √ | √ | √ | √ | √ | √ |
| MIPI接口 | √ | √ | √ | √ | √ | √ |
| EDP接口 | √ | √ | √ | √ | √ | √ |
| RGB接口 | √ | √ | √ | √ | √ | √ |
| 电容屏接口 | √ | √ | √ | √ | √ | √ |
| OV13850（MIPI） | √ | √ | √ | 无 | 无 | 无 |
| OV5640（YUV） | √ | √ | √ | 无 | 无 | 无 |
| USB摄像头 | √ | √ | √ | √ | √ | √ |
| USB HOST | √ | √ | √ | √ | √ | √ |
| USB OTG | √ | √ | √ | 无 | 无 | 无 |
| GPIO | √ | √ | √ | √ | √ | √ |
| 功效按键 | √ | √ | √ | 无 | 无 | 无 |
| SDIO AP6212 WIFI 150Mbps | √ | √ | √ | √ | √ | √ |
| SDIO AP6212 BT 4.0 | √ | √ | √ | 无 | 无 | 无 |
| 以太网 10M/100M/1000M | √ | √ | √ | √ | √ | √ |
| 喇叭 | √ | √ | √ | √ | √ | √ |
| 麦克风 | √ | √ | √ | √ | √ | √ |
| 串口 | √ | √ | √ | √ | √ | √ |
| TF卡 | √ | √ | √ | √ | √ | √ |
| 重力传感器 | √ | √ | √ | 无 | 无 | 无 |
| RTC时候保管 | √ | √ | √ | √ | √ | √ |
| 4G或4G模块扩大 | √ | √ | √ | √ | √ | √ |
| 驱动列表 | ||||||
| SPI驱动 | √ | √ | √ | √ | √ | √ |
| ADC驱动 | √ | √ | √ | √ | √ | √ |
| I2C驱动 | √ | √ | √ | √ | √ | √ |
| PWM驱动 | √ | √ | √ | √ | √ | √ |
| SDIO驱动 | √ | √ | √ | √ | √ | √ |
| GPIO驱动 | √ | √ | √ | √ | √ | √ |
| USB驱动 | √ | √ | √ | √ | √ | √ |
| 软件功效 | ||||||
| 双屏同显 | √ | √ | √ | 无 | 无 | 无 |
| 双屏异显（LCD+HDMI） | √ | √ | √ | √ | √ | √ |
| 双屏异显（eDP+LVDS） | 无 | 无 | √ | 无 | 无 | 无 |
| 双屏异显（MIPI+LVDS） | 无 | 无 | √ | 无 | 无 | 无 |
| 双屏双触摸（I2C+USB） | 无 | 无 | √ | 无 | 无 | 无 |
| usb双摄像头同时预览 | √ | √ | √ | √ | √ | √ |
| WIFI热门 | √ | √ | √ | √ | √ | √ |
| USB打印机 | √ | √ | √ | √ | √ | √ |
| USB进级 | √ | √ | √ | √ | √ | √ |
| TF卡进级 | √ | √ | √ | 无 | 无 | 无 |
| OTA进级 | √ | √ | √ | 无 | 无 | 无 |
| 规复出厂设置 | √ | √ | √ | 无 | 无 | 无 |
| 序列号 | √ | √ | √ | 无 | 无 | 无 |
| MAC地点 | √ | √ | √ | √ | √ | √ |
| 体眠叫醒 | √ | √ | √ | √ | √ | √ |
| 名目 | 最小 | 典范 | 最大 | |
| 电源参数 | 电压 | 4.5V | 5V | 5.5V |
| 纹波 | -- | 50mV | 120mV | |
| 电流 | 225mA | -- | -- | |
电源电流 （未接其余外设） | 开机启动电流 | 235mA | 575mA | 1023mA |
| 桌面静态电流 | 265mA | |||
| 待电机流 | 19mA | |||
电源电流 （接显现屏） | ||||
| 情况 | 绝对湿度 | -- | 65% | 75% |
| 任务温度 | -10℃ | -- | 75℃ | |
| 存储温度 | -30℃ | -0℃ | 100℃ | |
＞＞
| 尺寸 | 长60mm x 宽40mm x 高4.2mm |
| 毗连体例 | 板对板毗连器 |
| CPU | ROCKCHIP RK3288 四核A17 |
| GPU | Mali T746 |
| 内存 | LPDDR3标配2GB（1GB/4GB批量可选) |
| 存储器 | eMMC 5.1标配8GB（16GB/32GB/64GB/128GB批量可选) |
| 电源办理 | ACT8847 |
| 任务电压 | 5V 1.5A以上 |
| 撑持体系 | Android/ubuntu/Linux+QT |
| 运转温度 | -10℃到+75℃ |
| 寿命 | 持续运转寿命大于5年以上 |
| USB2.0 | 3路USB2.0，此中1路为OTG |
| UART串口 | 5路串口 |
| GPIO接口 | 可复用GPIO高达135 |
| PWM接口 | 4路PWM接口 |
| MIPI DSI | 撑持8 Lane 最高撑持2K/4K |
| MIPI CSI | 2路CSI 最高撑持二路1300W |
| LVDS显现 | 撑持双8 LVDS显现输出最高1080P |
| RGB显现 | 撑持RGB888显现输出最高1080P |
| HDMI显现 | HDMI高清输出 撑持4K/1080P显现 |
| EDP显现 | 撑持4 Lane eDP最高1080P |
| SDIO接口 | 1路SDIO接口 |
| ADC接口 | 3路摹拟ADC输出接口 |
| I2C接口 | 5路I2C接口 |
| I2S接口 | 1路I2S接口 |
| SPI接口 | 3路SPI接口 |
| 以太网 | PHY接口，底板加PHY可扩大10/100/1000以太网 |
| TF卡 | 1路TF卡 |
| 体系进级 | 撑持USB/TF卡本地进级 |
| 功效列表 | Android 5.1 Linux 3.10 | Android 7.1 Linux 4.4 | Android 8.1 Linux 4.4 | Linux Ubuntu1604 | Linux buildroot QT5.9 | Linux Debian |
| 硬件功效 | ||||||
| 5寸MIPI屏+I2C触摸(720x1280) | √ | √ | √ | √ | √ | √ |
| 7寸MIPI屏+I2C触摸(800x1280) | √ | √ | √ | √ | √ | √ |
| 10.1寸MIPI屏+I2C触摸(1920x1200) | √ | √ | √ | √ | √ | √ |
| 10.1寸LVDS屏+I2C触摸(1024x600) | √ | √ | √ | √ | √ | √ |
| 13.3寸EDP屏+USB触摸(1920x1080) | √ | √ | √ | √ | √ | √ |
| HDMI接口 | √ | √ | √ | √ | √ | √ |
| LVDS接口 | √ | √ | √ | √ | √ | √ |
| MIPI接口 | √ | √ | √ | √ | √ | √ |
| EDP接口 | √ | √ | √ | √ | √ | √ |
| RGB接口 | √ | √ | √ | √ | √ | √ |
| 电容屏接口 | √ | √ | √ | √ | √ | √ |
| OV13850（MIPI） | √ | √ | √ | 无 | 无 | 无 |
| OV5640（YUV） | √ | √ | √ | 无 | 无 | 无 |
| USB摄像头 | √ | √ | √ | √ | √ | √ |
| USB HOST | √ | √ | √ | √ | √ | √ |
| USB OTG | √ | √ | √ | 无 | 无 | 无 |
| GPIO | √ | √ | √ | √ | √ | √ |
| 功效按键 | √ | √ | √ | 无 | 无 | 无 |
| SDIO AP6212 WIFI 150Mbps | √ | √ | √ | √ | √ | √ |
| SDIO AP6212 BT 4.0 | √ | √ | √ | 无 | 无 | 无 |
| 以太网 10M/100M/1000M | √ | √ | √ | √ | √ | √ |
| 喇叭 | √ | √ | √ | √ | √ | √ |
| 麦克风 | √ | √ | √ | √ | √ | √ |
| 串口 | √ | √ | √ | √ | √ | √ |
| TF卡 | √ | √ | √ | √ | √ | √ |
| 重力传感器 | √ | √ | √ | 无 | 无 | 无 |
| RTC时候保管 | √ | √ | √ | √ | √ | √ |
| 4G或4G模块扩大 | √ | √ | √ | √ | √ | √ |
| 驱动列表 | ||||||
| SPI驱动 | √ | √ | √ | √ | √ | √ |
| ADC驱动 | √ | √ | √ | √ | √ | √ |
| I2C驱动 | √ | √ | √ | √ | √ | √ |
| PWM驱动 | √ | √ | √ | √ | √ | √ |
| SDIO驱动 | √ | √ | √ | √ | √ | √ |
| GPIO驱动 | √ | √ | √ | √ | √ | √ |
| USB驱动 | √ | √ | √ | √ | √ | √ |
| 软件功效 | ||||||
| 双屏同显 | √ | √ | √ | 无 | 无 | 无 |
| 双屏异显（LCD+HDMI） | √ | √ | √ | √ | √ | √ |
| 双屏异显（eDP+LVDS） | 无 | 无 | √ | 无 | 无 | 无 |
| 双屏异显（MIPI+LVDS） | 无 | 无 | √ | 无 | 无 | 无 |
| 双屏双触摸（I2C+USB） | 无 | 无 | √ | 无 | 无 | 无 |
| usb双摄像头同时预览 | √ | √ | √ | √ | √ | √ |
| WIFI热门 | √ | √ | √ | √ | √ | √ |
| USB打印机 | √ | √ | √ | √ | √ | √ |
| USB进级 | √ | √ | √ | √ | √ | √ |
| TF卡进级 | √ | √ | √ | 无 | 无 | 无 |
| OTA进级 | √ | √ | √ | 无 | 无 | 无 |
| 规复出厂设置 | √ | √ | √ | 无 | 无 | 无 |
| 序列号 | √ | √ | √ | 无 | 无 | 无 |
| MAC地点 | √ | √ | √ | √ | √ | √ |
| 体眠叫醒 | √ | √ | √ | √ | √ | √ |
| 名目 | 最小 | 典范 | 最大 | |
| 电源参数 | 电压 | 4.5V | 5V | 5.5V |
| 纹波 | -- | 50mV | 120mV | |
| 电流 | 225mA | -- | -- | |
电源电流 （未接其余外设） | 开机启动电流 | 235mA | 575mA | 1023mA |
| 桌面静态电流 | 265mA | |||
| 待电机流 | 19mA | |||
电源电流 （接显现屏） | ||||
| 情况 | 绝对湿度 | -- | 65% | 75% |
| 任务温度 | -10℃ | -- | 75℃ | |
| 存储温度 | -30℃ | -0℃ | 100℃ | |
