瑞芯微 RP3288 核心板

深圳市荣品电子科技有限公司

联系方式: 0755-23574363

地址: 广东省深圳市宝安区西乡街道华丰国际机器人产业园二期A座三楼(固戍地铁C出口)

产品介绍

＞＞

CPU方框图

核心板方框图

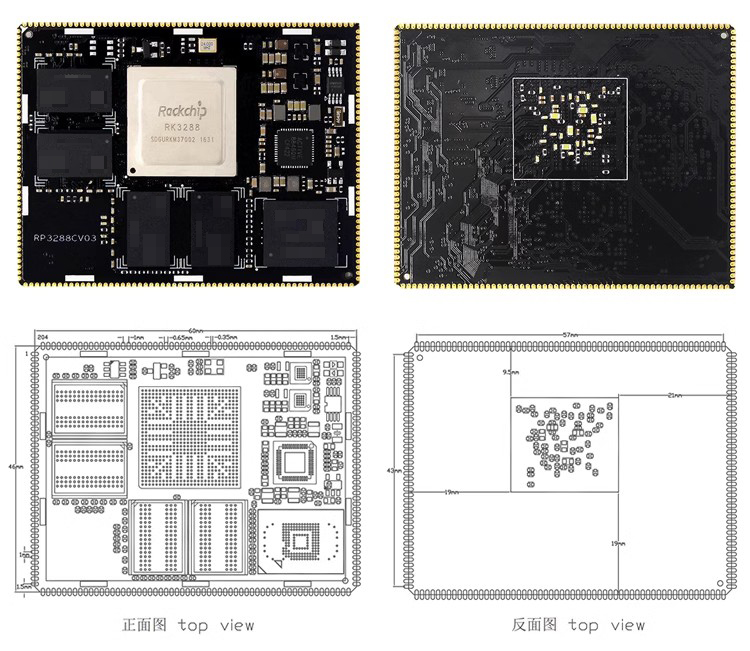

产品展示

硬件指标参数

尺寸	长60mm x 宽46mm x 高3.2mm
CPU	ROCKCHIP RK3288 四核A17
GPU	Mali T746
内存	DDR3标配2GB（1GB/4GB批量可选)
存储器	eMMC 5.1标配16GB（8GB/32GB/64GB/128GB批量可选)
电源管理	ACT8847
工作电压	5V 1.5A以上
支持系统	Android 5.1/7.1/8.1 / Ubuntu16.04/Linux+QT
运行温度	-10℃到+75℃
寿命	连续运行寿命大于5年以上

常用接口

USB2.0	3路USB2.0，其中1路为OTG
UART串口	5路串口
GPIO接口	可复用GPIO高达98
PWM接口	4路PWM接口
MIPI DSI	支持8 Lane 最高支持2K/4K
MIPI CSI	2路CSI 最高支持二路1300W
LVDS显示	支持双8 LVDS显示输出最高1080P
RGB显示	支持RGB888显示输出最高1080P
HDMI显示	HDMI高清输出支持4K/1080P显示
EDP显示	支持4 Lane eDP最高1080P
SDIO接口	1路SDIO接口
ADC接口	1路模拟ADC输入接口
I2C接口	4路I2C接口
I2S接口	1路I2S接口
SPI接口	1路SPI接口
以太网	PHY接口，底板加PHY可扩展10/100/1000以太网
TF卡	1路TF卡
系统升级	支持USB/TF卡本地升级

功能及驱动支持列表

功能列表	Android 5.1 Linux 3.10	Android 7.1 Linux 4.4	Android 8.1 Linux 4.4	Linux Ubuntu1604	Linux buildroot	Linux Debian
硬件功能
5寸MIPI屏+I2C触摸(720x1280)	√	√	√	√	√	√
7寸MIPI屏+I2C触摸(800x1280)	√	√	√	√	√	√
10.1寸MIPI屏+I2C触摸(1920x1200)	√	√	√	√	√	√
10.1寸LVDS屏+I2C触摸(1024x600)	√	√	√	√	√	√
13.3寸EDP屏+USB触摸(1920x1080)	√	√	√	√	√	√
HDMI接口	√	√	√	√	√	√
LVDS接口	√	√	√	√	√	√
MIPI接口	√	√	√	√	√	√
EDP接口	√	√	√	√	√	√
RGB接口	√	√	√	√	√	√
电容屏接口（I2C）	√	√	√	√	√	√
OV13850（MIPI）	√	√	√	无	无	无
OV5640（YUV）	√	√	√	无	无	无
USB摄像头	√	√	√	√	√	√
USB HOST	√	√	√	√	√	√
USB OTG	√	√	√	无	无	无
GPIO	√	√	√	√	√	√
功能按键	√	√	√	无	无	无
SDIO AP6212 WIFI 150Mbps	√	√	√	√	√	√
SDIO AP6212 BT 4.0	√	√	√	无	无	无
以太网 10M/100M/1000M	√	√	√	√	√	√
喇叭	√	√	√	√	√	√
耳机	√	√	√	√	√	√
麦克风	√	√	√	√	√	√
串口	√	√	√	√	√	√
TF卡	√	√	√	√	√	√
重力传感器	√	√	√	无	无	无
RTC时间保存	√	√	√	√	√	√
4G或4G模块扩展	√	√	√	√	√	√
驱动列表
SPI驱动	√	√	√	√	√	√
ADC驱动	√	√	√	√	√	√
I2C驱动	√	√	√	√	√	√
PWM驱动	√	√	√	√	√	√
SDIO驱动	√	√	√	√	√	√
GPIO驱动	√	√	√	√	√	√
USB驱动	√	√	√	√	√	√
软件功能
双屏同显	√	√	√	无	无	无
双屏异显（LCD+HDMI）	√	√	√	√	√	√
双屏异显（eDP+LVDS）	无	无	√	无	无	无
双屏异显（MIPI+LVDS）	无	无	√	无	无	无
双屏双触摸（I2C+USB）	无	无	√	无	无	无
usb双摄像头同时预览	√	√	√	√	√	√
WIFI热点	√	√	√	√	√	√
USB打印机	√	√	√	√	√	√
USB升级	√	√	√	√	√	√
TF卡升级	√	√	√	无	无	无
OTA升级	√	√	√	无	无	无
恢复出厂设置	√	√	√	无	无	无
序列号	√	√	√	无	无	无
MAC地址	√	√	√	√	√	√
体眠唤醒	√	√	√	√	√	√

电流参数表

项目		最小	典型	最大
电源参数	电压	4.5V	5V	5.5V
	纹波	--	--	50mV
	电流	225mA	--	--
电源电流（未接其他外设）	开机启动电流	235mA	576mA	1023mA
	桌面静态电流		276mA
	待机电流		19mA
电源电流（接显示屏）
电源电流（接显示屏）
环境	相对湿度	--	65%	75%
	工作温度	-10℃	--	75℃
	存储温度	-30℃	-0℃	90℃

＞＞
