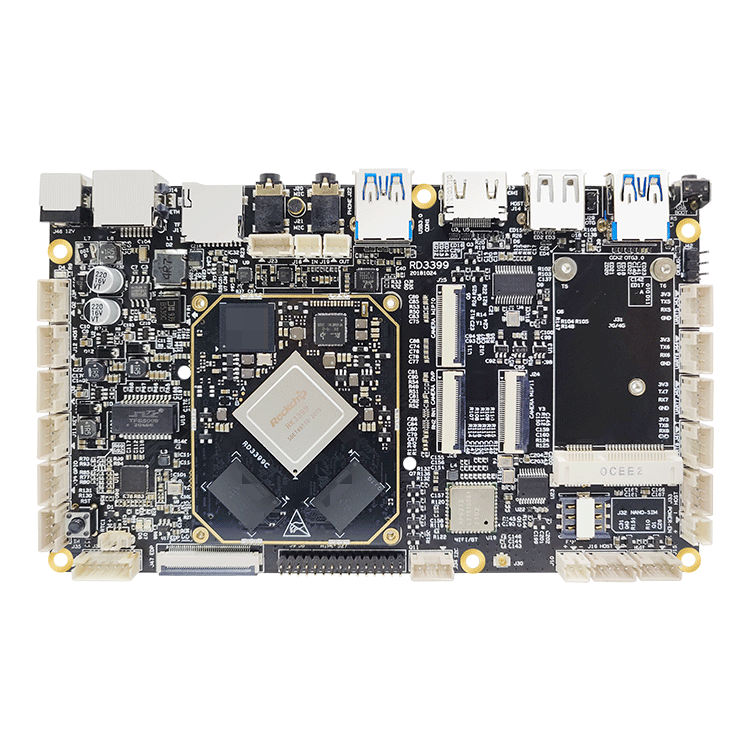

（RD3399开源主板正面）
（RD3399开源主板背面）

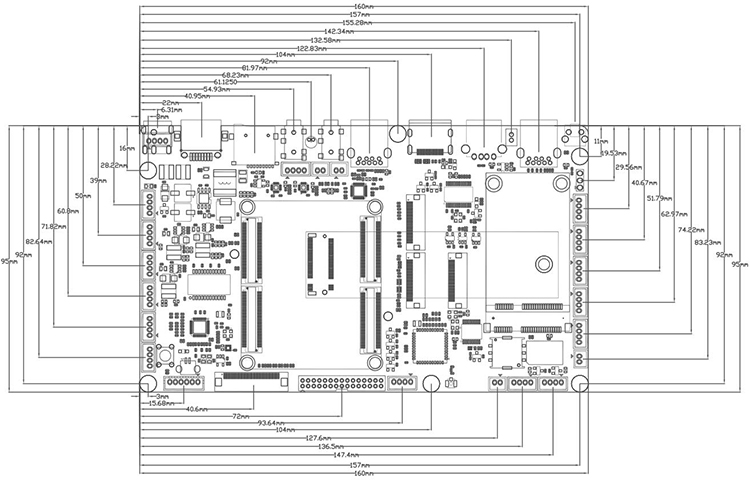

| 尺寸 | 长160mm x 宽95mm x 高14mm |
| 毗连体例 | 板对板毗连器 |
| CPU | ROCKCHIP RK3399 六核A72双+A53四 |
| GPU | Mali T860 MP4 |
| 内存 | LPDDR4标配2GB(4GB批量可选) |
| 存储器 | eMMC 5.1标配8GB（16GB/32GB/64GB批量可选) |
| 电源办理 | RK808-D |
| 任务电压 | 12V 2A以上 |
| 撑持体系 | Android/Ubuntu/Linux+QT |
| 运转温度 | -10℃到+75℃ |
| 寿命 | 持续运转寿命大于5年以上 |
| USB接口 | 6路USB，2路外插，此中一起OTG，4路内插 |
| PCIE | 一起PCIE x4接口 |
| UART串口 | 5路TTL 3.3V电平，此中一起为Debug |
| SDIO接口 | 2路SDIO接口，一起TF卡，另外一起接WIFI |
| IR红外接口 | 1路IR红外领受接口 |
| ADC接口 | 2路ADC接口 |
| I2C接口 | 2路I2C接口 |
| GPIO接口 | 9路可用GPIO |
| MIPI DSI显现 | 1路最大1920x1080 1080P 60fps |
| 摄像头接口 | 1路8位并行DVP摄像头接口 720P 30fps |
| eDP显现 | 1路EDP显现最大1920x1080 1080P 60fps |
| LVDS显现 | 1路LVDS 最大撑持1920x1080 1080P 60fps |
| HDMI显现输入 | 1路HDMI输入 1920x1080 1080P 60fps |
| 4G | MINI PCIE接口 撑持2G/3G/4G全网通 |
| WIFI | 1路2.4G WIFI |
| 蓝牙 | 1路2.4G蓝牙4.0+BLE |
| 语音输入 | 1路摆布声道耳机输入，底板外挂2W功放 |
| 语音输入 | 1路麦克风输入 |
| 以太网 | 10M/100M/1000M |
| 输入电源 | 多路电源输入3.3V 5V 12V |
| 体系进级 | 撑持本地USB进级 |
| 功效列表 | Linux4.4 Android 8.1 | Linux Ubuntu1604 | Linux buildroot | Linux Debian |
| 硬件功效 | ||||
| 5寸MIPI屏+I2C触摸(720x1280) | √ | √ | √ | √ |
| 7寸MIPI屏+I2C触摸(800x1280) | √ | √ | √ | √ |
| 8寸MIPI屏+I2C触摸(800x1280) | √ | √ | √ | √ |
| 10.1寸MIPI屏+I2C触摸(1920x1200) | √ | √ | √ | √ |
| 13.3寸EDP屏+USB触摸（1920x1080） | √ | √ | √ | √ |
| MIPI接口 | √ | √ | √ | √ |
| EDP接口 | √ | √ | √ | √ |
| HDMI接口 | √ | √ | √ | √ |
| 电容屏接口 | √ | √ | √ | √ |
| OV13850(MIPI) | √ | 无 | 无 | 无 |
| USB摄像头 | √ | √ | √ | √ |
| USB HOST | √ | √ | √ | √ |
| USB OTG | √ | 无 | 无 | 无 |
| GPIO | √ | √ | √ | √ |
| 功效按键 | √ | 无 | 无 | 无 |
| SDIO AP6212 WIFI 2.4G | √ | √ | √ | √ |
| SDIO AP6212 BT 4.0 | √ | 无 | 无 | 无 |
| 以太网 10M/100M/1000M | √ | √ | √ | √ |
| 喇叭 | √ | √ | √ | √ |
| 耳机 | √ | √ | √ | √ |
| 麦克风 | √ | √ | √ | √ |
| 串口 | √ | √ | √ | √ |
| TF卡 | √ | √ | √ | √ |
| 重力传感器 | √ | 无 | 无 | 无 |
| RTC时候保管 | √ | √ | √ | √ |
| 4G或4G模块扩大 | √ | √ | √ | √ |
| PCI-E | √ | √ | √ | √ |
| 驱动列表 | ||||
| SPI驱动 | √ | √ | √ | √ |
| ADC驱动 | √ | √ | √ | √ |
| I2C驱动 | √ | √ | √ | √ |
| PWM驱动 | √ | √ | √ | √ |
| SDIO驱动 | √ | √ | √ | √ |
| GPIO驱动 | √ | √ | √ | √ |
| USB驱动 | √ | √ | √ | √ |
| 软件功效 | ||||
| 双屏同显 | √ | 无 | 无 | 无 |
| 双屏异显（LCD+HDMI） | √ | √ | √ | √ |
| 双屏异显（eDP+MIPI） | √ | 无 | 无 | 无 |
| 双屏双触摸（I2C+USB） | √ | 无 | 无 | 无 |
| usb双摄像头同时预览 | √ | √ | √ | √ |
| MIPI双摄像头同时预览 | √ | 无 | 无 | 无 |
| WIFI热门 | √ | √ | √ | √ |
| USB打印机 | √ | √ | √ | √ |
| USB进级 | √ | √ | √ | √ |
| TF卡进级 | √ | 无 | 无 | 无 |
| OTA进级 | √ | 无 | 无 | 无 |
| 规复出厂设置 | √ | 无 | 无 | 无 |
| 序列号 | √ | 无 | 无 | 无 |
| MAC地点 | √ | √ | √ | √ |
| 体眠叫醒 | √ | √ | √ | √ |
| 名目 | 最小 | 典范 | 最大 | |
| 电源参数 | 电压 | 6.5V | 12V | 15V |
| 纹波 | -- | 50mV | 100mV | |
| 电流 | 212mA | -- | -- | |
电源电流 （未接其余外设） | 开电机流 | 223mA | 369mA | 912mA |
| 播放声响 | 321mA | |||
| 接HDMI开电机流 | 345mA | |||
电源电流 （接显现屏） | 5寸 720*1280 | 465mA | ||
| 情况 | 绝对湿度 | -- | 65% | 75% |
| 任务温度 | -10℃ | -- | 75℃ | |
| 存储温度 | -30℃ | -0℃ | 100℃ | |
备注一：接LVDS屏时，需注重挑选准确的背光任务电压3.3V, 5V, 12V，请用户不能将其利用于超越响应的最大电流的外设。
备注二：接MIPI屏时，板卡全体的任务电流和待电机流视所接的屏而定，上表未列出。
