（King3399开源主板正面）
（King3399开源主板反面）
硬件指标参数

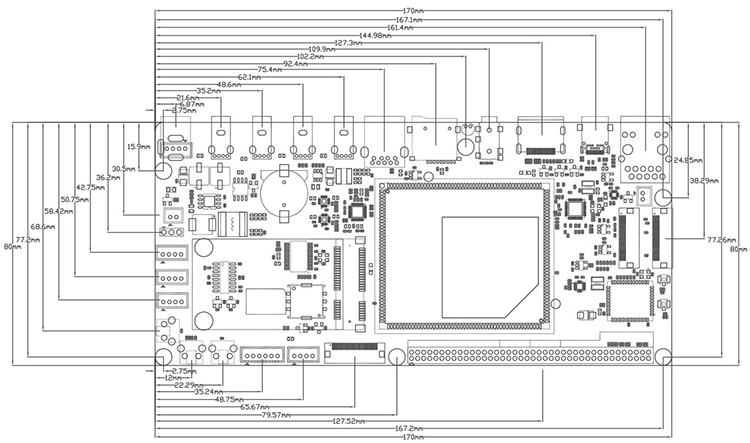

| 尺寸 | 长170mm x 宽80mm x 高14mm |
| CPU | ROCKCHIP RK3399 六核A72双+A53四 |
| GPU | Mali T860 MP4 |
| 内存 | DDR3标配2GB(4GB批量可选) |
| 存储器 | eMMC 5.1标配16GB（8GB/32GB/64GB批量可选) |
| 电源管理 | RK808-D |
| 工作电压 | 12V 2A以上 |
| 支持系统 | Android/Ubuntu/Linux+QT |
| 运行温度 | -10℃到+75℃ |
| 寿命 | 连续运行寿命大于5年以上 |
| USB HOST | 5路USB，其中一路为3.0 |
| TYPE-C | 1路TYPE-C接口 |
| 串口 | 2路TTL 3.3V电平，其中一路为DEBUG |
| GPIO接口 | 8路IO |
| MIPI DSI显示 | 4 lane 最高1920x1080 |
| MIPI CSI摄像头输入 | 2路摄像头 可支持双MIPI raw数据输入 |
| eDP显示 | 4 lane 最高1920x1080 |
| HDMI显示输出 | HDMI 2.0 支持4K输出(可与eDP或LVDS异显) |
| 3G/4G | 外置4G功能,PCI-E 3G/4G上网 |
| GPS | 外置GPS（可选） |
| TF卡 | 支持TF卡 |
| 语音输出 | 1路耳机左右声道输出，2路喇叭输出2W/8欧 |
| 语音输入 | 1路麦克风输入 |
| WIFI | WIFI 2.4G/5G 双频 |
| 蓝牙 | 1路2.4G 蓝牙+BLE |
| 以太网 | 1路 10M/100M/1000M |
| 系统升级 | 支持本地USB升级 |
| RTC实时时钟 | 外置纽扣电池支持掉电时间保存 |
| 功能列表 | Linux4.4 Android 7.1 | Linux4.4 Android 8.1 | Linux Ubuntu1604 | Linux buildroot | Linux Debian |
| 硬件功能 | |||||
| 5寸MIPI屏+I2C触摸(720x1280) | √ | √ | √ | √ | √ |
| 7寸MIPI屏+I2C触摸(800x1280) | √ | √ | √ | √ | √ |
| 8寸MIPI屏+I2C触摸(800x1280) | √ | √ | √ | √ | √ |
| 10.1寸MIPI屏+I2C触摸(1920x1200) | √ | √ | √ | √ | √ |
| 13.3寸EDP屏+USB触摸（1920x1080） | √ | √ | √ | √ | √ |
| MIPI接口 | √ | √ | √ | √ | √ |
| EDP接口 | √ | √ | √ | √ | √ |
| HDMI接口 | √ | √ | √ | √ | √ |
| 电容屏接口 | √ | √ | √ | √ | √ |
| OV13850(MIPI) | √ | √ | 无 | 无 | 无 |
| USB摄像头 | √ | √ | √ | √ | √ |
| USB HOST | √ | √ | √ | √ | √ |
| USB OTG | √ | √ | 无 | 无 | 无 |
| GPIO | √ | √ | √ | √ | √ |
| 功能按键 | √ | √ | 无 | 无 | 无 |
| SDIO AP6356S WIFI 双频 | √ | √ | √ | √ | √ |
| SDIO AP6356S BT 4.0 | √ | √ | 无 | 无 | 无 |
| 以太网 10M/100M/1000M | √ | √ | √ | √ | √ |
| 喇叭 | √ | √ | √ | √ | √ |
| 耳机 | √ | √ | √ | √ | √ |
| 麦克风 | √ | √ | √ | √ | √ |
| 串口 | √ | √ | √ | √ | √ |
| TF卡 | √ | √ | √ | √ | √ |
| 重力传感器 | √ | √ | 无 | 无 | 无 |
| RTC时间保存 | √ | √ | √ | √ | √ |
| 4G或4G模块扩展 | √ | √ | √ | √ | √ |
| 驱动列表 | |||||
| SPI驱动 | √ | √ | √ | √ | √ |
| ADC驱动 | √ | √ | √ | √ | √ |
| I2C驱动 | √ | √ | √ | √ | √ |
| PWM驱动 | √ | √ | √ | √ | √ |
| SDIO驱动 | √ | √ | √ | √ | √ |
| GPIO驱动 | √ | √ | √ | √ | √ |
| USB驱动 | √ | √ | √ | √ | √ |
| 软件功能 | |||||
| 双屏同显 | √ | √ | 无 | 无 | 无 |
| 双屏异显（LCD+HDMI） | √ | √ | √ | √ | √ |
| 双屏异显（eDP+MIPI） | √ | 无 | 无 | 无 | |
| 双屏双触摸（I2C+USB） | √ | 无 | 无 | 无 | |
| usb双摄像头同时预览 | √ | √ | √ | √ | √ |
| MIPI双摄像头同时预览 | √ | √ | 无 | 无 | 无 |
| WIFI热点 | √ | √ | √ | √ | √ |
| USB打印机 | √ | √ | √ | √ | √ |
| USB升级 | √ | √ | √ | √ | √ |
| TF卡升级 | √ | √ | 无 | 无 | 无 |
| OTA升级 | √ | √ | 无 | 无 | 无 |
| 恢复出厂设置 | √ | √ | 无 | 无 | 无 |
| 序列号 | √ | √ | 无 | 无 | 无 |
| MAC地址 | √ | √ | √ | √ | √ |
| 体眠唤醒 | √ | √ | √ | √ | √ |
| 项目 | 最小 | 典型 | 最大 | |
| 电源参数 | 电压 | 6.5V | 12V | 15V |
| 纹波 | -- | 50mV | 100mV | |
| 电流 | 212mA | -- | -- | |
电源电流 （未接其他外设） | 开机电流 | 223mA | 369mA | 912mA |
| 播放声音 | 321mA | |||
| 接HDMI开机电流 | 345mA | |||
电源电流 （接显示屏） | 5寸 720*1280 | 465mA | ||
| 环境 | 相对湿度 | -- | 65% | 75% |
| 工作温度 | -10℃ | -- | 75℃ | |
| 存储温度 | -30℃ | -0℃ | 100℃ | |
备注一：接MIPI屏时，板卡整体的工作电流和待机电流视所接的屏而定，上表未列出。
