瑞芯微 RP3288 扩展板

深圳市荣品电子科技有限公司

联系方式: 0755-23574363

地址: 广东省深圳市宝安区西乡街道华丰国际机器人产业园二期A座三楼(固戍地铁C出口)

产品介绍

＞＞

CPU方框图

核心板方框图

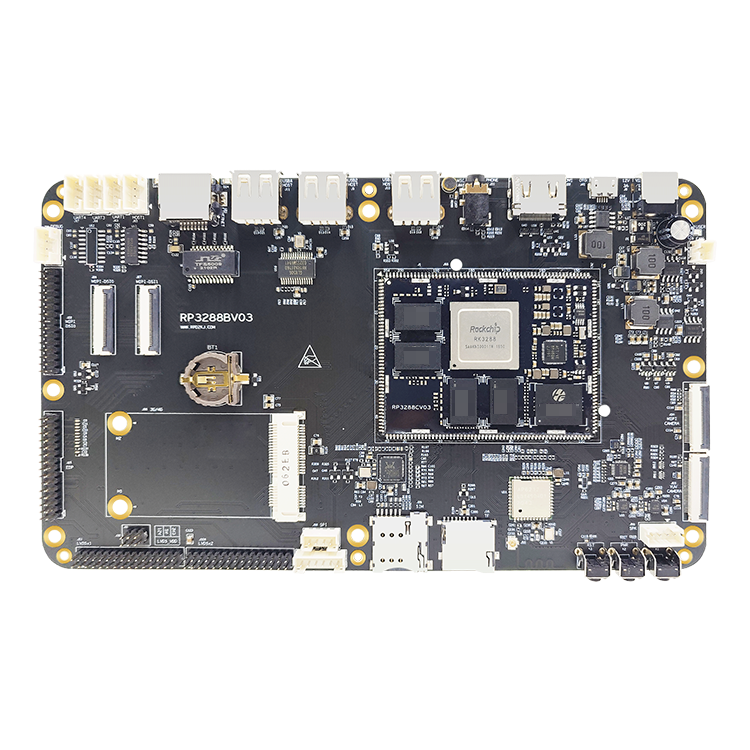

产品展示

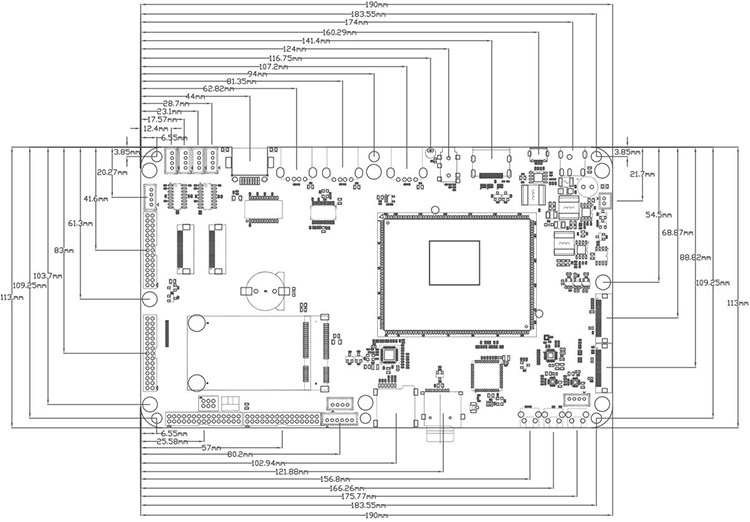

PCB尺寸图

接口标识图

硬件指标参数

尺寸	长190mm x 宽113mm x 高14mm
CPU	ROCKCHIP RK3288 四核A17
GPU	Mali-T764
内存	DDR3标配2GB(1GB/4GB批量可选)
存储器	eMMC标配16GB（8GB/32GB/64GB批量可选)
电源管理	ACT8847 支持待机，上电开机，按键开关机
工作电压	输入电压12V最大功率小于4W (不接任何外设)
支持系统	Andriod5.1/7.1/8.1/Ubuntu20.04/Linux+QT
运行温度	-10到+75度
寿命	连续运行寿命大于5年以上

常用接口

USB HOST	3路外接标准USB口
OTG	1路Micro USB OTG接口
串口	4路串口，其中二路TTL，二路RS232
MIPI DSI 显示	2路DSI显示输出最高2K/4K
MIPI CSI 输入	2路CSI MIPI摄像头接口
DVP摄像头	1路DVP摄像头输入最高500W像素
eDP显示	支持EDP显示输出最高1080
HDMI显示输出	支持HDMI显示输出 4K/1080P
LVDS显示	支持双8LVDS显示输出最高1080
WIFI	1路2.4G WIFI
蓝牙	1路2.4G 蓝牙
3G/4G	4G功能,PCI-E 3G/4G上网
GPS	外置GPS（可选）
TF卡	支持TF卡
语音输出	1路耳机左右声道输出，2路喇叭输出2W/8欧
语音输入	1路麦克风输入
以太网	1路 10M/100M/1000M
输出电源	3路连接器输出3.3V 5V 12V
RTC实时时钟	外置纽扣电池支持掉电时间保存
系统升级	支持本地USB升级

功能及驱动支持列表

RP3288功能及驱动支持列表
功能列表	Android 5.1 Linux 3.10	Android 7.1 Linux 4.4	Android 8.1 Linux 4.4	Linux Ubuntu20.04	Linux buildroot	Linux Debian
硬件功能
5寸MIPI屏+I2C触摸(720x1280)	√	√	√	√	√	√
7寸MIPI屏+I2C触摸(800x1280)	√	√	√	√	√	√
10.1寸MIPI屏+I2C触摸(1920x1200)	√	√	√	√	√	√
10.1寸LVDS屏+I2C触摸(1024x600)	√	√	√	√	√	√
13.3寸EDP屏+USB触摸(1920x1080)	√	√	√	√	√	√
HDMI接口	√	√	√	√	√	√
LVDS接口	√	√	√	√	√	√
MIPI接口	√	√	√	√	√	√
EDP接口	√	√	√	√	√	√
RGB接口	√	√	√	√	√	√
电容屏接口（I2C）	√	√	√	√	√	√
OV13850（MIPI）	√	√	√	无	无	无
OV5640（YUV）	√	√	√	无	无	无
USB摄像头	√	√	√	√	√	√
USB HOST	√	√	√	√	√	√
USB OTG	√	√	√	无	无	无
GPIO	√	√	√	√	√	√
按键	√	√	√	无	无	无
SDIO AP6212 WIFI 150Mbps	√	√	√	√	√	√
SDIO AP6212 BT 4.0	√	√	√	无	无	无
以太网 10M/100M/1000M	√	√	√	√	√	√
喇叭	√	√	√	√	√	√
耳机	√	√	√	√	√	√
麦克风	√	√	√	√	√	√
串口	√	√	√	√	√	√
TF卡	√	√	√	√	√	√
重力传感器	√	√	√	无	无	无
RTC时间保存	√	√	√	√	√	√
4G或4G模块扩展	√	√	√	√	√	√
驱动列表
SPI驱动	√	√	√	√	√	√
ADC驱动	√	√	√	√	√	√
I2C驱动	√	√	√	√	√	√
PWM驱动	√	√	√	√	√	√
SDIO驱动	√	√	√	√	√	√
GPIO驱动	√	√	√	√	√	√
USB驱动	√	√	√	√	√	√
软件功能
双屏同显	√	√	√	无	无	无
双屏异显（LCD+HDMI）	√	√	√	√	√	√
双屏异显（eDP+LVDS）	无	无	√	无	无	无
双屏异显（MIPI+LVDS）	无	无	√	无	无	无
双屏双触摸（I2C+USB）	无	无	√	无	无	无
usb双摄像头同时预览	√	√	√	√	√	√
WIFI热点	√	√	√	√	√	√
USB打印机	√	√	√	√	√	√
USB升级	√	√	√	√	√	√
TF卡升级	√	√	√	无	无	无
OTA升级	√	√	√	无	无	无
恢复出厂设置	√	√	√	无	无	无
序列号	√	√	√	无	无	无
MAC地址	√	√	√	√	√	√
体眠唤醒	√	√	√	√	√	√

电流参数表

项目		最小	典型	最大
电源参数	电压	6.5V	12V	15V
	纹波	--	50mV	100mV
	电流	125mA	--	--
电源电流（未接其他外设）	开机电流	135mA	275mA	765mA
	播放声音		265mA
	接HDMI开机电流		305mA
电源电流（接显示屏）	5寸 720*1280		406mA
电源电流（接显示屏）
环境	相对湿度	--	65%	75%
	工作温度	-10℃	--	75℃
	存储温度	-30℃	-0℃	100℃

＞＞
