瑞芯微 King3288 扩展板

深圳市荣品电子科技有限公司

联系方式: 0755-23574363

地址: 广东省深圳市宝安区西乡街道华丰国际机器人产业园二期A座三楼(固戍地铁C出口)

产品介绍

CPU方框图

产品展示

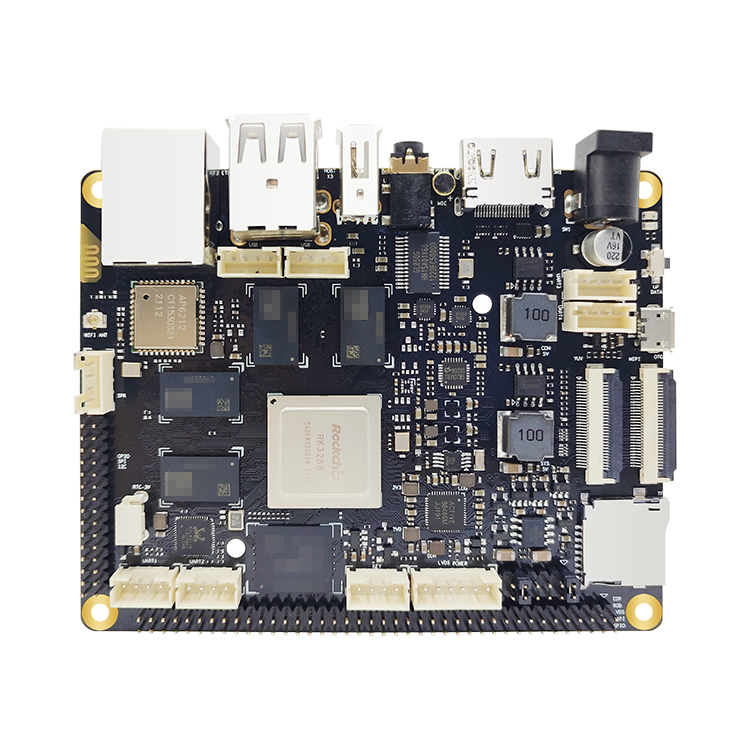

（King3288开源主板正面）

（King3288开源主板反面）

PCB尺寸图

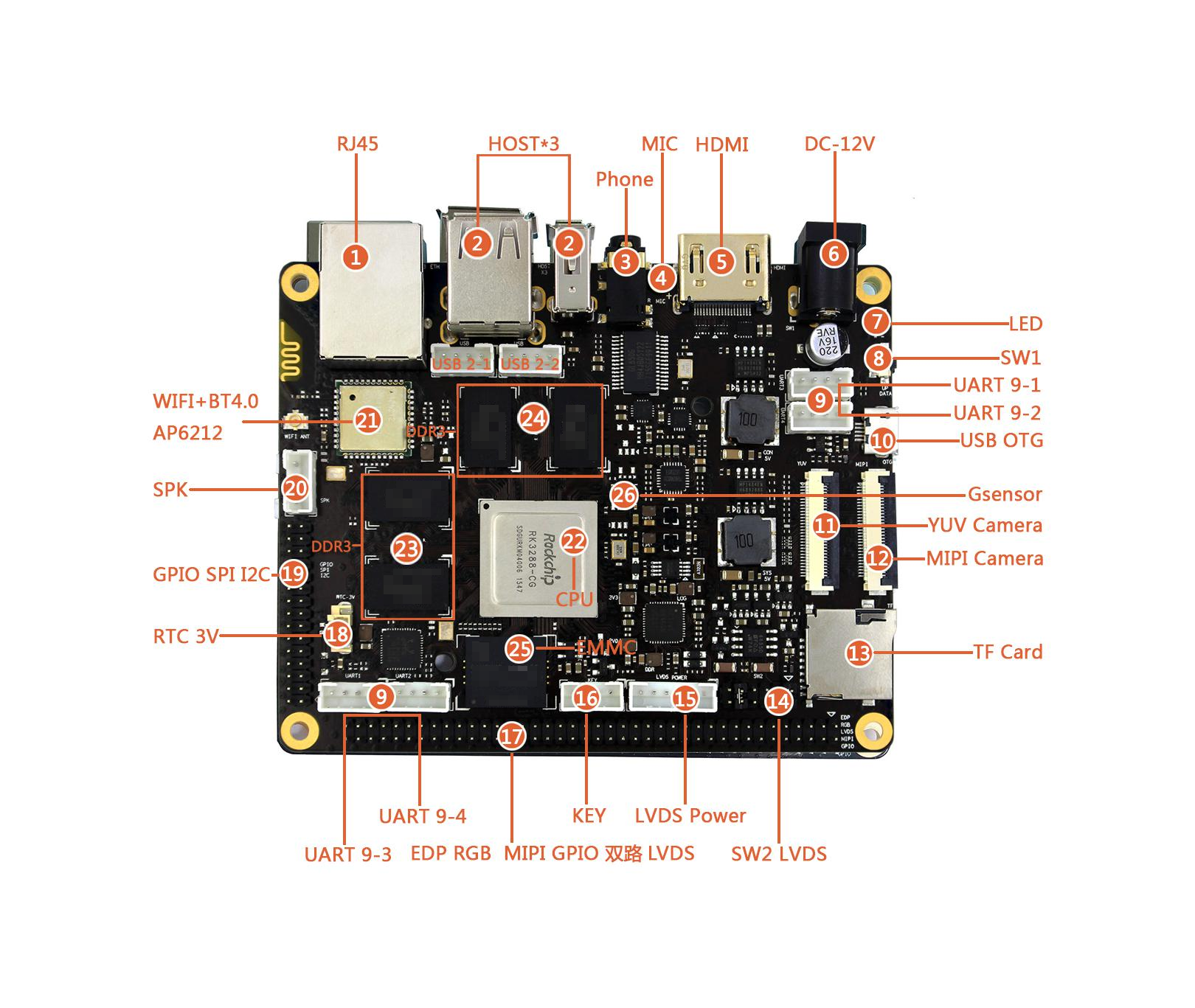

接口标识图

硬件指标参数

尺寸	长100mm x 宽80mm x 高14mm
CPU	ROCKCHIP RK3288 四核Cortex-A17 主频1.8G
GPU	Mali T764
内存	DDR3标配2GB（4GB批量可选)
存储器	EMMC 5.1标配8GB（16GB/64GB/128GB批量可选)
电源管理	ACT8847
工作电压	12V/3A
支持系统	Andriod5.1/7.1/8.1/Ubuntu16.04/Linux+QT
运行温度	-10℃到+75℃
寿命	连续运行寿命大于5年以上

常用接口

USB接口	5路USB，3路外插 2路内插
MICRO USB接口	1路MICRO USB OTG接口
UART串口	4路串口 2路RS232/2路TTL
GPIO	支持8路输入或输出可配置GPIO
MIPI CSI摄像头	支持最大1300W像素摄像头
DVP摄像头	支持最大500W像素摄像头
HDMI输出	支持4K/1080P高清显示输出
喇叭	支持二路2W喇叭输出
麦克风	板载4015识音麦克风
耳机	支持3.5耳机立体声输出
TF卡	支持最大容量128GB TF卡
LVDS显示	支持双8 LVDS显示屏最大分辨率1920x1080
MIPI显示	支持8 Line MIPI显示屏最大分辨率4K
EDP显示	支持 4Line EDP显示屏最大分辨率1920x1080
WIFI	正基AP6212 2.4G SDIO WIFI
BLUETOOTH	正基二合一 4.0蓝牙模块支持BLE功能
网口	支持10/100/1000M以太网
电源输入	DC插座5.5x2.1 12V 1.5A以上适配器
重力传感器	支持三轴重力传感器
系统升级	USB/TF/OTA三种方式
RTC	掉电时间保存(需要选配纽扣电池)

功能及驱动支持列表

功能列表	Linux3.10 Android 5.1	Linux4.4 Android 7.1	Linux4.4 Android 8.1	Linux Ubuntu1604	Linux buildroot	Linux Debian
硬件功能
5寸MIPI屏+I2C触摸(720x1280)	√	√	√	√	√	√
7寸MIPI屏+I2C触摸(800x1280)	√	√	√	√	√	√
10.1寸LVDS屏+I2C触摸(1024x600)	√	√	√	√	√	√
10.1寸MIPI屏+I2C触摸(1920x1200)	√	√	√	√	√	√
13.3寸EDP屏+USB触摸（1920x1080）	√	√	√	√	√	√
LVDS接口	√	√	√	√	√	√
MIPI接口	√	√	√	√	√	√
EDP接口	√	√	√	√	√	√
HDMI接口	√	√	√	√	√	√
RGB接口	√	√	√	√	√	√
电容屏接口	√	√	√	√	√	√
OV13850(MIPI)	√	√	√	无	无	无
OV5640(YUV)	√	√	√	无	无	无
USB摄像头	√	√	√	√	√	√
USB HOST	√	√	√	√	√	√
USB OTG	√	√	√	无	无	无
GPIO	√	√	√	√	√	√
功能按键	√	√	√	无	无	无
SDIO AP6212 WIFI 150Mbps	√	√	√	√	√	√
SDIO AP6212 BT 4.0	√	√	√	无	无	无
以太网 10M/100M/1000M	√	√	√	√	√	√
喇叭	√	√	√	√	√	√
耳机	√	√	√	√	√	√
麦克风	√	√	√	√	√	√
串口	√	√	√	√	√	√
TF卡	√	√	√	√	√	√
重力传感器	√	√	√	无	无	无
RTC	√	√	√	√	√	√
4G或4G模块扩展	√	√	√	√	√	√
总线驱动
SPI驱动	√	√	√	√	√	√
ADC驱动	√	√	√	√	√	√
I2C驱动	√	√	√	√	√	√
PWM驱动	√	√	√	√	√	√
SDIO驱动	√	√	√	√	√	√
GPIO驱动	√	√	√	√	√	√
USB驱动	√	√	√	√	√	√
软件功能
双屏同显	√	√	√	无	无	无
双屏异显（LCD+HDMI）	√	√	√	√	√	√
双屏异显（LVDS+eDP）	无	无	√	无	无	无
双屏异显（MIPI+LVDS）	无	无	√	无	无	无
双屏双触摸（I2C+USB）	无	无	√	无	无	无
usb双摄像头同时预览	√	√	√	√	√	√
WIFI热点	√	√	√	√	√	√
USB打印机	√	√	√	√	√	√
USB升级	√	√	√	√	√	√
TF卡升级	√	√	√	无	无	无
OTA升级	√	√	√	无	无	无
恢复出厂设置	√	√	√	无	无	无
序列号	√	√	√	无	无	无
MAC地址	√	√	√	√	√	√
体眠唤醒	√	√	√	√	√	√

电流参数表

项目		最小	典型	最大
电源参数	电压	6.5V	12V	15V
	纹波	--	50mV	100mV
	电流	125mA	--	--
电源电流（未接其他外设）	开机电流	135mA	326mA	965mA
	播放声音	176mA	345mA	395mA
	接HDMI开机电流		215mA
电源电流（接显示屏）	10.1寸 1024*600		435mA
电源电流（接显示屏）
环境	相对湿度	--	65%	75%
	工作温度	-10℃	--	75℃
	存储温度	-30℃	-0℃	100℃

备注一：接MIPI屏时，板卡整体的工作电流和待机电流视所接的屏而定，上表未列出。
