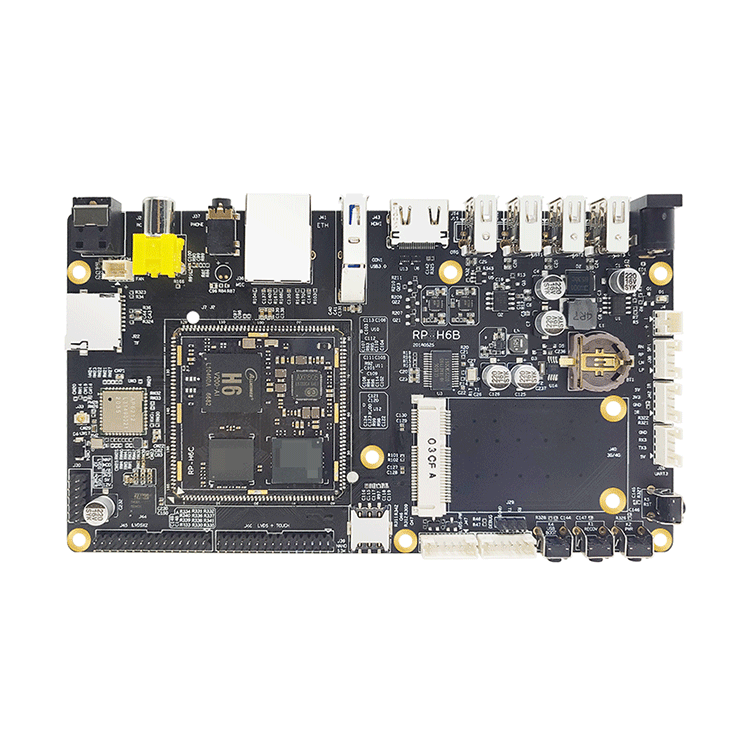

（RP-H6开源主板正面）
（RP-H6开源主板反面）
| 尺寸 | 长160mm x 宽90mm x 高17mm |
| CPU | H6四核主频1.5GHz |
| GPU | Mali-720 MP2 GPU |
| 内存 | DDR3标配1GB（2GB批量可选) |
| 存储器 | eMMC标配8GB（16GB/32GB/64GB批量可选) |
| 电源管理 | AXP805 支持待机，按键开关机 |
| 工作电压 | 主板输入支持12V 最大功耗36瓦特 |
| 支持系统 | Android 7.1+Linux3.10 / Linux5.4+ubuntu18.04 |
| 运行温度 | -10℃到+75℃ |
| 寿命 | 连续运行寿命大于5年以上 |
| USB接口 | 3路USB接口，三路独立USB口，一路独立3.0 |
| PWM接口 | 3路PWM 3.3V IO电平 |
| SDIO接口 | 2路SDIO接口，一路TF卡，另一路接WIFI |
| IR红外接口 | 1路IR红外接收接口 |
| PCIE接口 | 2路PCIE接口 |
| I2C接口 | 2路I2C接口 |
| SPI接口 | 1路SPI通信接口 |
| GPIO | 8路可用GPIO |
| 4G | MINI PCIE接口 支持2G/3G/4G全网通 |
| LVDS显示 | 2路LVDS 最大支持1920x1080 |
| HDMI显示 | 1路HDMI输出 1920x1080 1080P 60fps |
| RGB显示 | 1路RGB 888输出 最大支持1920x1080 1080P 60fps |
| CVBS输出 | 1路CVBS模拟视频输出 |
| 语音输出 | 1路左右声道输出，底板外挂3W功放 |
| 语音输入 | 1路麦克风输入，暂无功能 |
| 以太网 | EMAC 10/100M网口 |
| 输出电源 | 多路电源输出1.8V 3.3V |
| 系统升级 | 支持本地USB升级 |
| 功能列表 | Android 7.0 Linux3.10 | Linux5.3 armbian Ubuntu 18.04 |
| 硬件功能 | ||
| 10.1寸lvds屏+I2C触摸(1024x600) | √ | 暂无 |
| 双8lvds屏（1920x1080） | √ | 暂无 |
| LVDS接口 | √ | 暂无 |
| HDMI接口 | √ | √ |
| 电容屏接口（I2C） | √ | √ |
| USB摄像头 | √ | √ |
| USB HOST | √ | √ |
| USB OTG | √ | 暂无 |
| GPIO | √ | √ |
| 功能按键 | √ | 暂无 |
| SDIO AP6212 WIFI 150Mbps | √ | √ |
| SDIO AP6212 BT 4.0 | √ | 暂无 |
| 以太网 10M/100M | √ | 暂无 |
| 喇叭 | √ | 暂无 |
| 耳机 | √ | 暂无 |
| 串口 | √ | √ |
| TF卡 | √ | √ |
| RTC | √ | √ |
| 4G或4G模块扩展 | 暂无 | 暂无 |
| 驱动列表 | ||
| SPI驱动 | √ | √ |
| I2C驱动 | √ | √ |
| PWM驱动 | √ | √ |
| SDIO驱动 | √ | √ |
| GPIO驱动 | √ | √ |
| USB驱动 | √ | √ |
| 软件功能 | ||
| 双屏同显 | √ | 暂无 |
| 双屏异显（HDMI_LVDS） | √ | 暂无 |
| usb双摄像头同时预览 | √ | 暂无 |
| WIFI热点 | √ | √ |
| USB打印机 | √ | √ |
| USB升级 | √ | 暂无 |
| TF卡升级 | √ | √ |
| 恢复出厂设置 | √ | 暂无 |
| 序列号 | √ | 暂无 |
| MAC地址 | √ | √ |
| 体眠唤醒 | √ | √ |
| 项目 | 最小 | 典型 | 最大 | |
| 电源参数 | 电压 | 6.5V | 12V | 15V |
| 纹波 | -- | 50mV | 120mV | |
| 电流 | 65mA | -- | -- | |
电源电流 （未接其他外设） | 开机电流 | 85mA | 130mA | 315mA |
| 播放声音 | 95mA | 139mA | 172mA | |
| 接HDMI开机电流 | 106mA | 185mA | 305mA | |
电源电流 （接显示屏） | LVDS 1024*600 | 98mA | 232mA | 312mA |
| 环境 | 相对湿度 | -- | 65% | 75% |
| 工作温度 | -10℃ | -- | 75℃ | |
| 存储温度 | -30℃ | -0℃ | 100℃ | |
