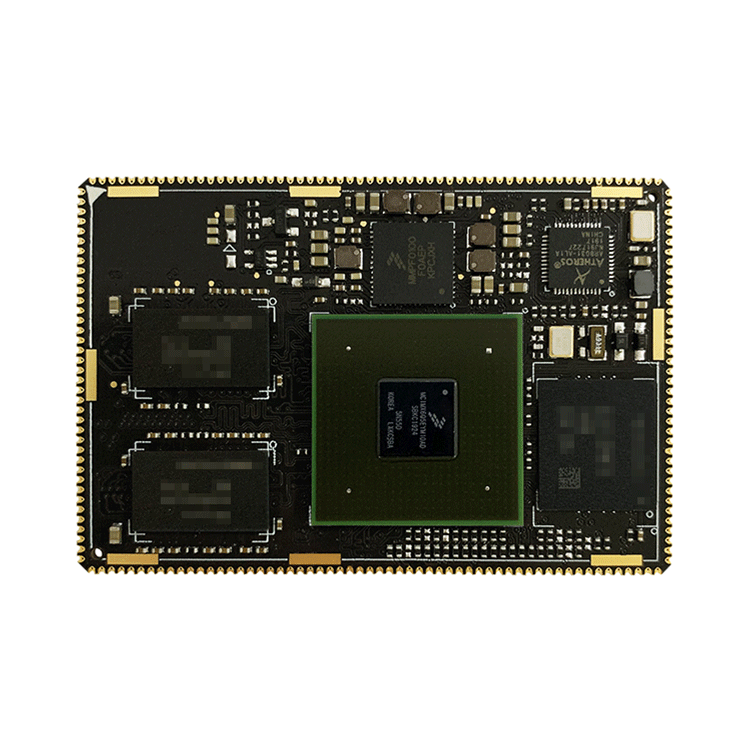

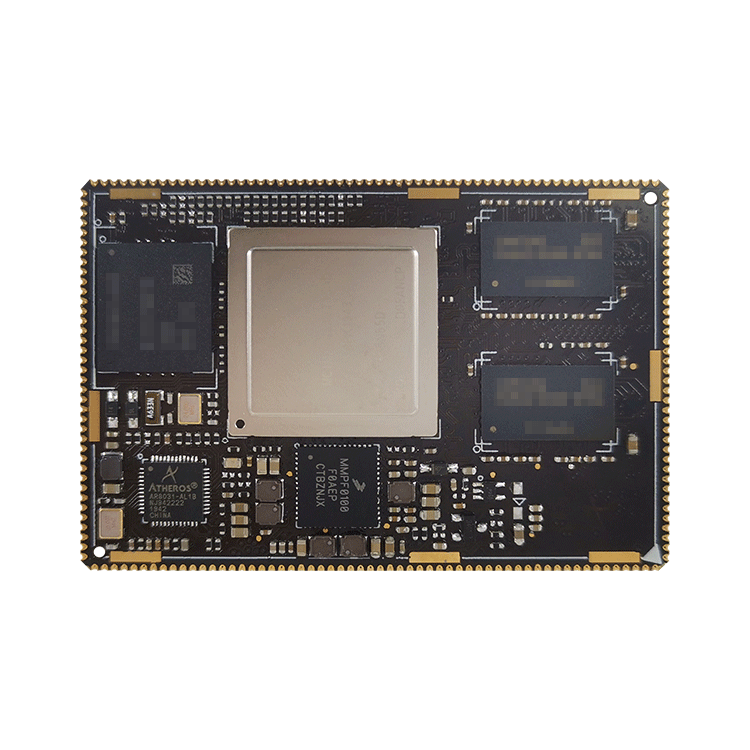

RP6Q焦点板接纳了邮票孔焊接设想而成,尺寸为40*60mm，脚位数192Pin。焦点板标配1GB/2GBDDR3内存和8GB/16GB高机能eMMC4.5闪存(批量存储可选配4/8/32GB等容量)。RP6Q焦点板撑持3.7V锂电池，自带充电功效及库仑计检测，焦点电路简略，焦点板可撑持待机功效（待机功率0.1W,小于20mA）。
＞＞

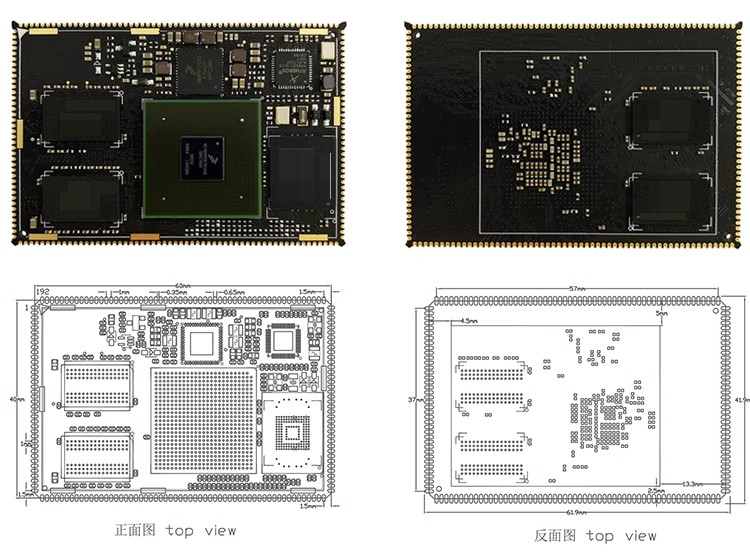

| 尺寸 | 长60mm x 宽40mm x 高3.2mm |

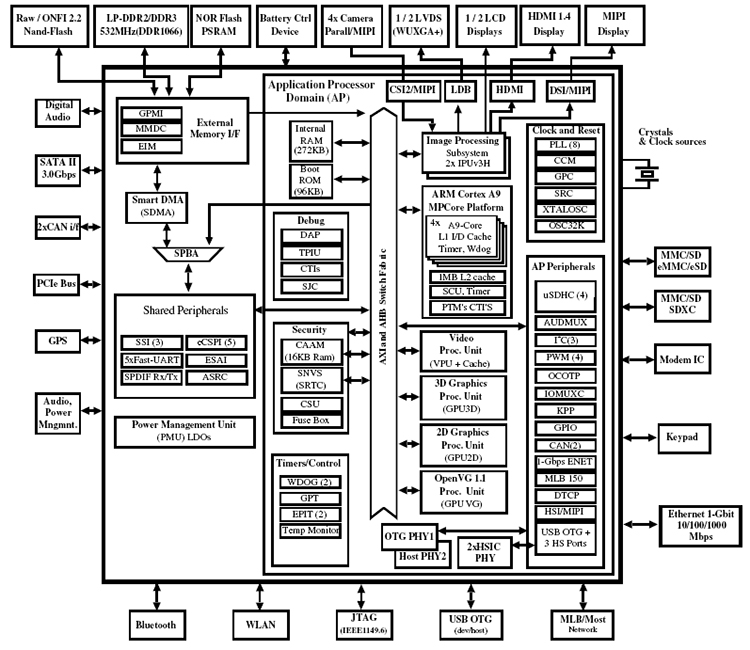

| CPU | Freescale i.MX6 四核 A9 |
| GPU | GC2000 |
| 内存 | DDR3标配2GB（1GB批量可选) |
| 存储器 | eMMC 5.1标配16GB（8GB批量可选) |
| 电源办理 | MMPF0110N |
| 任务电压 | 5V 1.5A以上 |
| 撑持体系 | Android/ubuntu/linux+QT |
| 运转温度 | -10℃到+75℃ |
| 寿命 | 持续运转寿命大于5年以上 |
| USB2.0 | 二路USB2.0 此中一起为OTG |
| HDMI | HDMI高清输入 撑持1080P显现 |
| MIPI DSI | 撑持2 Lane 最高撑持1280x800 |
| MIPI CSI | 撑持4 Lane 最高撑持500W |
| RGB | 撑持RGB888 1920x1080 RGB显现 |
| LVDS | 撑持双8 LVDS显现 |
| DVP CAMERA | 撑持DVP摄像头 最高500W |
| I2S | 一起I2S接口 |
| SPDIF | 一起SPDIF输入 |
| SATA | 撑持SATA2.0硬盘接口 |
| PCIE | 撑持x1 PCIE接口 |
| 以太网 | PHY接口，底板加PHY可扩大10/100/1000以太网 |
| UART | 5路串口 |
| I2C接口 | 3路I2C接口 |
| SPI接口 | 5路SPI接口 |
| PWM | 3路PWM |
| CAN | 2路CAN总线 |
| TF卡 | 1路TF卡 |
| SDIO接口 | 1路SDIO接口 |
| GPIO | 可复用GPIO高达92 |
| 功效列表 | Android 4.4.2 Linux 3.0.35 | Ubuntu 12.04 Linux 3.0.35 | Qt 4.8.5 Linux 3.0.35 |
| 硬件功效 | |||
| 5寸MIPI屏+I2C触摸(720x1280) | √ | √ | √ |
| 10.1寸LVDS屏+I2C触摸(1024x600) | √ | √ | √ |
| LVDS接口 | √ | √ | √ |
| MIPI接口 | √ | √ | √ |
| 电容屏接口 | √ | √ | √ |
| OV5645（MIPI） | √ | 无 | 无 |
| OV5640（DVP） | √ | 无 | 无 |
| USB摄像头 | √ | √ | √ |
| USB HOST | √ | √ | √ |
| USB OTG | √ | 无 | 无 |
| GPIO | √ | √ | √ |
| 功效按键 | √ | √ | √ |
| USB RTL8723 WIFI 150Mbps | √ | √ | √ |
| USB RTL8723 BT 4.0 | √ | 无 | 无 |
| 以太网 10M/100M | √ | √ | √ |
| 喇叭 | √ | √ | √ |
| 耳机 | √ | √ | √ |
| 麦克风 | √ | √ | √ |
| 串口 | √ | √ | √ |
| TF卡 | √ | √ | √ |
| RTC时候保管 | √ | √ | √ |
| GPS | √ | 无 | 无 |
| HDMI | √ | 无 | 无 |
| CAN | √ | √ | √ |
| SATA | √ | √ | √ |
| 4G或4G模块扩大 | √ | √ | √ |
| 驱动列表 | |||
| SPI驱动 | √ | √ | √ |
| ADC驱动 | √ | √ | √ |
| I2C驱动 | √ | √ | √ |
| PWM驱动 | √ | √ | √ |
| SDIO驱动 | √ | √ | √ |
| GPIO驱动 | √ | √ | √ |
| CAN驱动 | √ | √ | √ |
| USB驱动 | √ | √ | √ |
| 软件功效 | |||
| 双屏同显 | √ | 无 | 无 |
| 双屏异显（HDMI_LVDS） | √ | 无 | 无 |
| 双屏异显（HDMI_MIPI） | √ | 无 | 无 |
| usb双摄像头同时预览 | √ | √ | 无 |
| WIFI热门 | √ | √ | 无 |
| USB打印机 | √ | √ | √ |
| USB进级 | √ | √ | √ |
| TF卡进级 | √ | √ | √ |
| OTA进级 | √ | 无 | 无 |
| 规复出厂设置 | √ | 无 | 无 |
| 序列号 | √ | 无 | 无 |
| MAC地点 | √ | 无 | 无 |
| 体眠叫醒 | √ | √ | √ |
| 名目 | 最小 | 典范 | 最大 | |
| 电源参数 | 电压 | 4.5V | 5V | 5.5V |
| 纹波 | -- | 50mV | 120mV | |
| 电流 | 215mA | -- | -- | |
电源电流 （未接其余外设） | 开电机流 | 221mA | 360mA | 920mA |
| 静态电流 | 285mA | |||
| 待电机流 | 17mA | |||
电源电流 （接显现屏） | ||||
| 情况 | 绝对湿度 | -- | 65% | 75% |
| 任务温度 | -10℃ | -- | 75℃ | |
| 存储温度 | -30℃ | -0℃ | 100℃ | |
＞＞
